15.三级缓存解决循环依赖

发表于： 分类于：
字数： 7455 阅读：≈ 15分钟

🥬 15.三级缓存解决循环依赖

经过之前的编码，spring最核心的IOC和AOP的内容已经基本搭建完成，IOC章节中实现了bean的定义和注册，属性填充，读取配置文件，应用上下文，修改，初始化，销毁，aware感知，FactoryBean，事件监听。AOP章节中实现了对普通bean进行增强，自动扫描bean的注册，代理对象注入属性的内容。但是到目前为止，一个关键的问题还没有解决，那就是循环依赖，本节中就来解决这个问题，相关的代码我放到了 仓库 中

原因

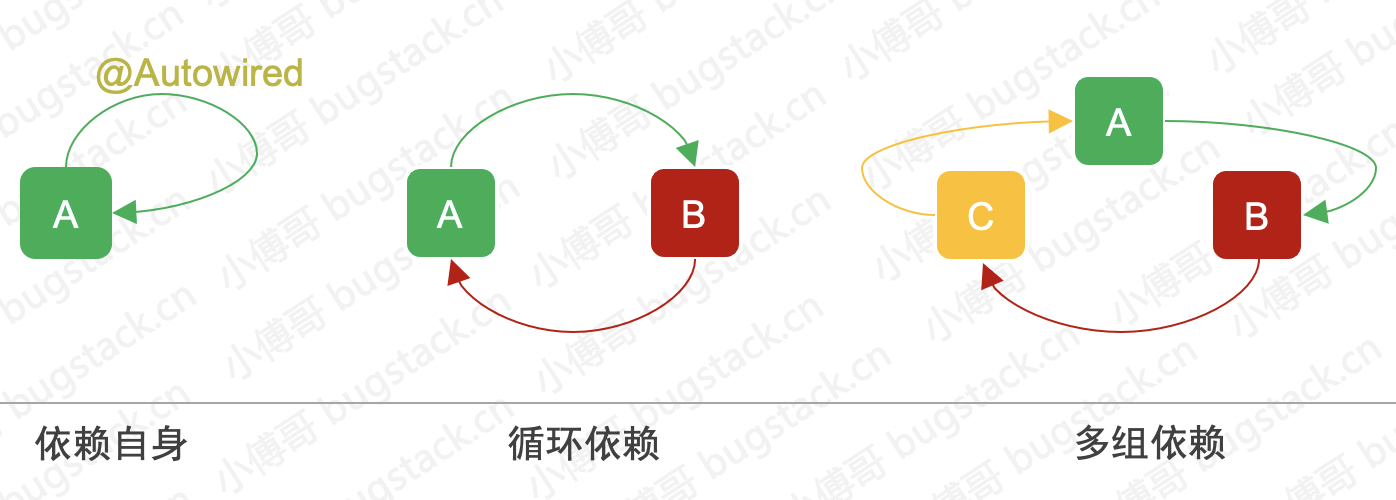

​ 在bean的创建过程中，需要依赖一些属性，将这些属性填充完整才能完成bean的创建，而这些属性不只是普通属性，有可能在bean的创建过程中，还会依赖一些其他的bean，一旦这些被依赖的bean在创建过程中也依赖当前的bean，就会产生循环依赖的问题，如下图所示一共有三种循环依赖的情况：


但是三种循环依赖的本质上是一样的，都是在创建过程中依赖一个正在创建的bean，这样相互依赖导致bean无法创建成功，本节中来解决这些问题

思路

​ 为了解决循环依赖的问题，spring引入了三级缓存的概念，其中每一级缓存都各司其职从而解决了循环依赖的问题，下面就以第二种A和B创建过程中互相依赖的情况来描述三级缓存如何解决循环依赖：

  1. 创建A，此时会先创建一个空bean，然后将这个空bean保存到三级缓存中，不管后面是否能用到，之后进行属性填充
  2. 在属性填充的过程中，需要填充B，此时就会去一级缓存中找对应的B，发现B不存在，再去二级缓存中找，也没找到，再去三级缓存中找，还是没找到，此时新建B
  3. 创建B的时候也会先创建一个空bean，然后也将这个空bean保存到三级缓存中，之后进行属性填充
  4. 在属性填充的过程中，需要填充A的属性，此时就会去一级缓存中找对应的A，发现A不存在，再去二级缓存中找，也没找到，再去三级缓存中找，找到之前注册的空A，然后就判断这个A是否需要AOP，需要的话就创建一个代理对象，不需要的话就是普通对象，然后将这个对象放到二级缓存中并填充给B中A属性
  5. B执行其他的属性填充，其他的工作，然后完成B的创建，此时B中的A还是一个空壳子
  6. 完成创建之后，将这个B保存到一级缓存中，然后将其从三级缓存中删除
  7. 之后继续A属性的填充，此时由于三级缓存中提前保存了未实例化完成的A，于是B可以创建完成，A也就可以用这个B进行属性填充，从而完成创建
  8. A创建完成之后，执行正常的生命周期，此时的A还是一个普通对象，属性填充完成之后，由于B中的A与当前属性填充完的A是同一个地址，所以B中的A属性不再是空。后面就需要判断是否需要进行AOP，如果前面进行了AOP，这里就不需要进行AOP，最后调用getSingleton方法得到最终版的结果。在这个方法中，如果提前进行了AOP，直接从二级缓存中就可以得到最终的答案，如果没有提前进行AOP，此时会从三级缓存中拿到最终的对象（普通或者代理）放进一级缓存中

相当于如果出现了循环依赖，提前进行了AOP，那么二级缓存中就会存储尝试AOP之后的A，进行正常的生命周期到达正常的AOP步骤时，不用再AOP，最后直接将二级缓存中的A保存到单例池中即可。如果没有出现循环依赖，最终也会调用getSingleton方法，然后重新创建一个AOP对象，关于这里的解释可以看下面的描述：

假设bean需要AOP

如果出现循环依赖，利用三级缓存中保存的信息就可以创建出来一个bean代理对象，然后将其保存到二级缓存中，最后保存到单例池中时，会从二级缓存中拿到这个创建出来的bean代理对象，此时由于AOP提前，所以initializeBean方法中的正常AOP步骤不会执行，这是第一个正常AOP失效的地方 如果没有出现循环依赖，会正常经过bean的生命周期，之后执行AOP的操作，虽然当前bean得到了一个代理对象，但是最后的代码经过了一步：

1
2
3
4
5
6
7

Object exposedObject = bean;
if (beanDefinition.isSingleton()) {
    // 获取代理对象，获取到真正需要的bean
    exposedObject = getSingleton(beanName);
    //将创建完成的bean对象，不管是否出现了循环依赖，都将其保存到最终的单例池中
    registerSingleton(beanName, exposedObject);
}

这个代码中的getSingleton会尝试从一级和二级缓存中拿到bean对象，但是由于没有循环依赖，所以拿不到，于是会从三级缓存中重新创建一个代理bean对象，相当于之前经过正常AOP流程创建出来的bean对象失效不会保存到单例池中，这是第二个正常AOP失效的地方，当没有出现循环依赖时，可以看到正常创建出来的bean代理对象和真正保存到单例池中的代理对象是不一样的： image

所以即使将initializeBean方法中的正常AOP流程去掉也不会对当前的项目有什么影响，因为本项目中的正常AOP流程已经失效了，去掉内部的getSingleton方法可以使得正常的AOP起到效果，但是出现循环依赖后，会提前进行AOP，代理对象被保存到了二级缓存中，如果不调用getSingleton方法，那么当前的bean就是普通的bean，会出现错误，所以这里宁愿正常的AOP失效也不要造成错误，正常的AOP失效不会对外产生任何影响

这里只是这个项目中的bug，并不是真正spring中存在这个问题

核心点就是一个提前暴露的三级缓存，还有一个getSingleton方法内部决定bean的获取逻辑，如果出现循环依赖，先从一级缓存中拿，然后从二级缓存中拿，最后才从三级缓存中拿，保证bean的单例性。提前暴露的目的是为了打破循环

核心点总结如下：

  1. 空bean一创建，三级缓存中就保存了一个ObjectFactory对象，可以根据当前创建的空bean来尝试提前AOP，如果当前对象需要AOP，那么就创建代理对象，否则就创建普通对象，这个bean还没有经历正常的生命周期，为的是出现循环依赖时打破这个循环，提前AOP是为了属性注入时注入的是代理对象的地址而不是普通对象的地址(如果需要AOP的话)
  2. 出现循环依赖时，getSingleton方法中控制了三级缓存的顺序，从而打破这个循环依赖
  3. 后期bean创建完成需要保存到单例池中时，为了保持bean的单例性，会从三级缓存中拿bean对象

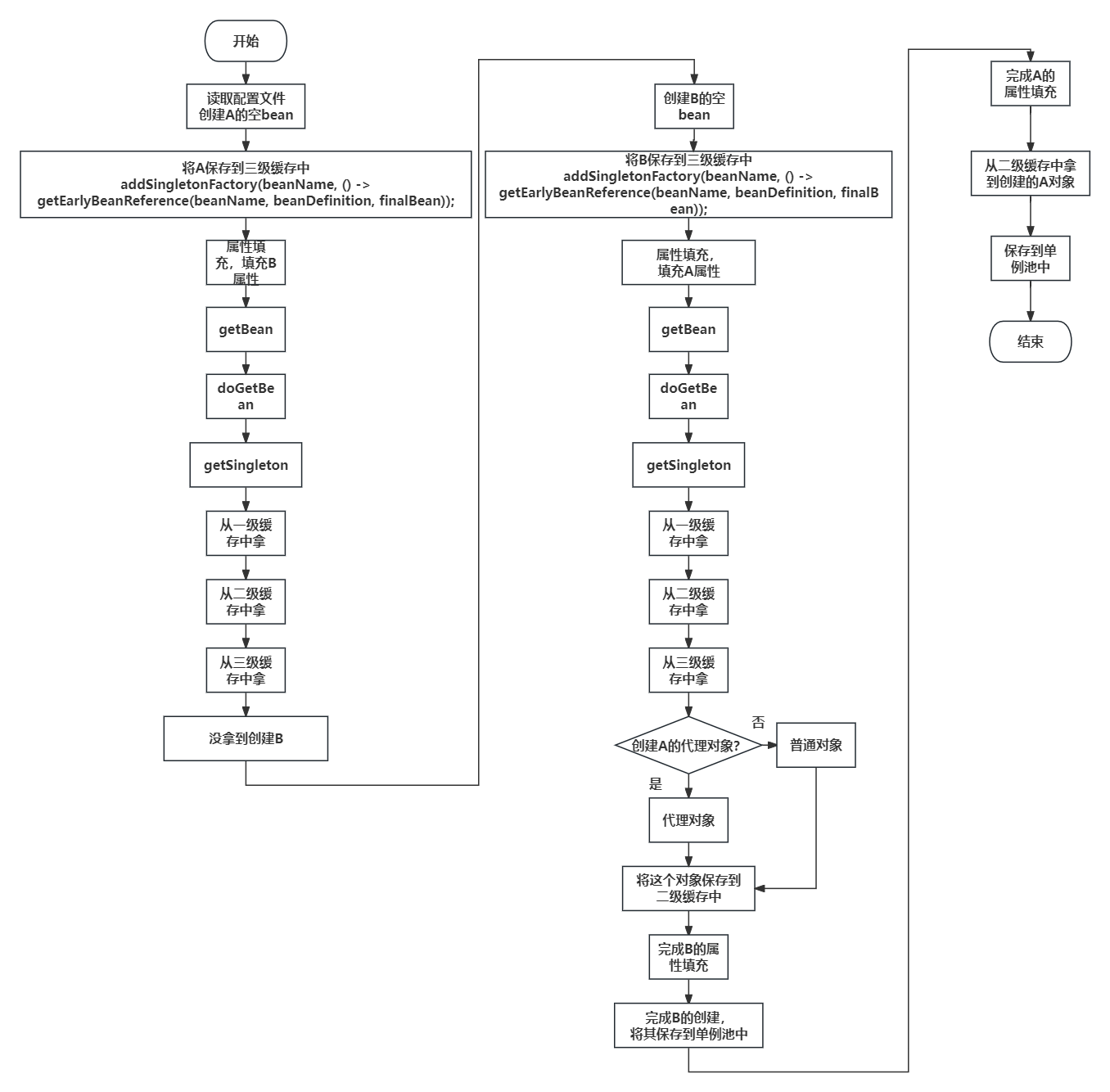

下面以流程图的形式描述A和B出现循环依赖时怎么创建：

未命名文件 (4)

出现了循环依赖就会用第三级缓存打破，用第二级缓存保持单例性，然后创建完成之后，将bean对象最终保存到第一级缓存单例池中

三级缓存的作用

一级缓存

一级缓存存放的是已经初始化好的bean，也就是最终可以对外使用的bean

二级缓存

二级缓存存放的是还没有完全被初始化好的中间对象代理，即已经生成了bean但是这个bean还有部分成员对象还未被注入进来，但这个bean后面又被依赖时就可以拿这个没初始化好的bean来打破循环依赖，而不是再次从三级缓存中创建，保持了bean的单例性

三级缓存

三级缓存存放的是还未初始化完的bean，而这些bean只是早期的简单对象，并不是代理对象。三级缓存是用于解决循环依赖问题，当对象A依赖对象B时，A对象就会被先临时存放在三级缓存中，然后初始化B对象。在这个时间点如果有别的注入对象需要依赖A对象就会从三级缓存中查询，并通过三级缓存的getObject方法尝试生成代理对象然后将A对象从三级缓存中删除，放入二级缓存。这一级缓存是为了打破循环依赖

类的变化

为了解决循环依赖，对项目中的类进行了一些修改：

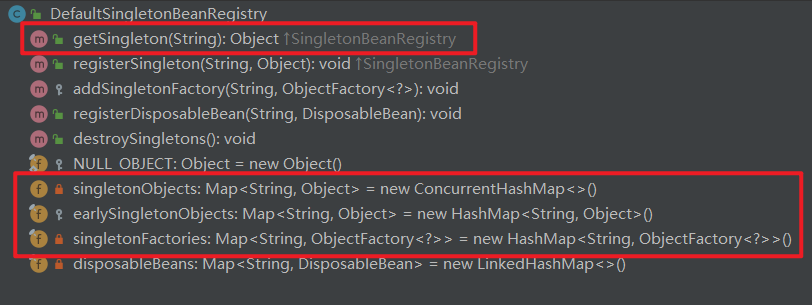

  1. DefaultSingletonBeanRegistry：在这个类中增加三级缓存的容器，并且修改getSingleton方法的逻辑，在其中控制三级缓存之间的读取流程，并且对外提供向第三级缓存中保存空白普通bean的方法，修改向第一级缓存单例池中添加bean的代码：

    image-20231116162258820

    核心就是getSingleton代码：

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

    public Object getSingleton(String beanName) {
    //从一级缓存中拿
    Object singletonObject = singletonObjects.get(beanName);
    if (null == singletonObject) {
        singletonObject = earlySingletonObjects.get(beanName);
        // 从二级缓存中拿
        if (null == singletonObject) {
            //从三级缓存中拿
            //专门用来打破循环依赖
            ObjectFactory<?> singletonFactory = singletonFactories.get(beanName);
            if (singletonFactory != null) {
                singletonObject = singletonFactory.getObject();
                // 把三级缓存中的代理对象中的真实对象获取出来，放入二级缓存中
                earlySingletonObjects.put(beanName, singletonObject);
                singletonFactories.remove(beanName);
            }
        }
    }
    return singletonObject;
}

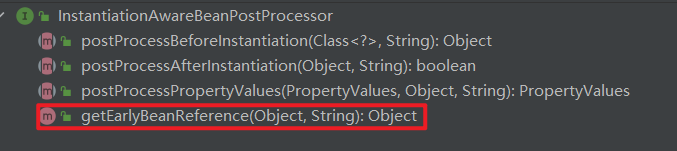

  2. InstantiationAwareBeanPostProcessor：这个接口中新增加一个待实现的方法，用来将对象的AOP提前，AOP中进行匹配器的匹配，当前对象不一定创建代理对象： image-20231116164251338

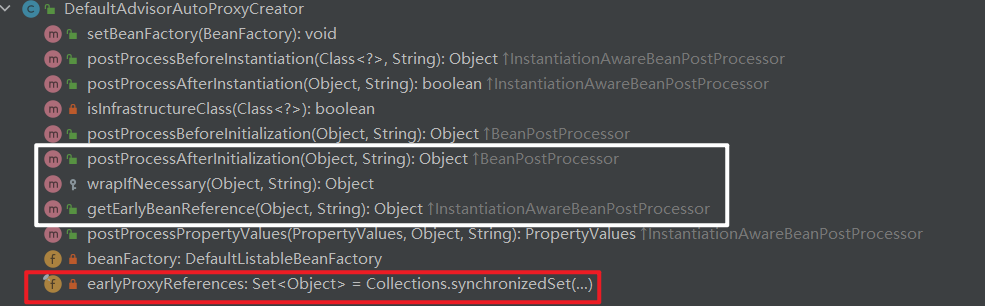

  3. DefaultAdvisorAutoProxyCreator：类中将创建代理对象的方法封装起来，在两个方法中调用，分别是postProcessAfterInitialization和getEarlyBeanReference方法中，第一个方法中调用创建代理对象的方法是因为执行了正常的AOP流程，第二个方法中调用创建代理对象的方法是因为出现了循环依赖，要先将一个空对象创建出来打破循环依赖，第二个方法经过包装最终会在第三级缓存中的getObject方法中调用。并且一旦当前对象提前经过了AOP，那么后面在正常AOP的触发时机到达时就不用再进行AOP了，为了实现这种动态的判断，将提前AOP的对象都在容器中保存一份，这个容器是earlyProxyReferences：

    image-20231116164734400

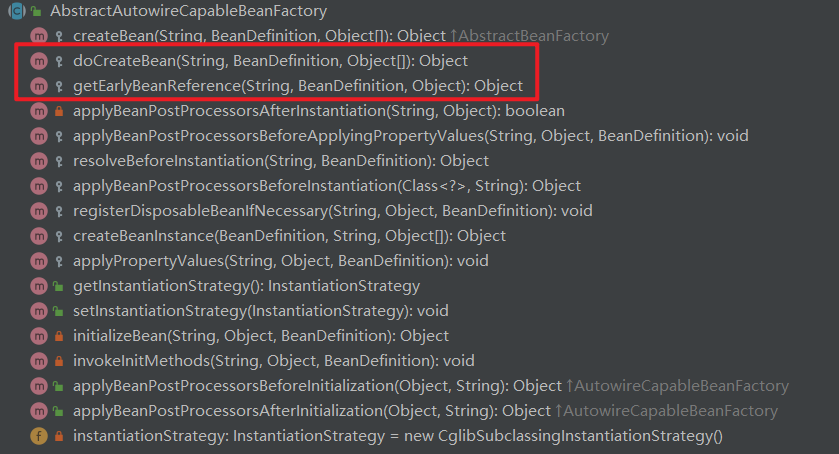

  4. AbstractAutowireCapableBeanFactory：在这个类中修改bean的生命周期过程，当一个空bean创建出来之后，就在三级缓存中保存一个lambda表达式，表达式内部保存的是上面说的getEarlyBeanReference方法逻辑，也就是说当从三级缓存中获取对象时会调用保存的getEarlyBeanReference方法，从而将对象的AOP提前，如果当前对象确实需要AOP，那么就会创建代理对象。否则就是普通对象，然后将这个普通对象保存到二级缓存中并返回，也就是说这一步只是为了尝试给对象进行AOP

    并且在将对象创建完成之后，会将创建完成的代理对象从二级缓存中拿到并保存到单例池中

    image-20231116165043150

  5. ObjectFactory：这是一个函数式接口，当一个空bean创建完成之后，就利用这个接口类型的lambda表达式保存刚创建出来的空bean信息：

    image-20231116192754523

​ 总的来说就是在将单例池一级缓存改成三级缓存，然后在创建对象时就将未创建完成的bean保存到三级缓存中提前暴露，这样提前暴露就可以打循环依赖，并且如果在创建过程中出现循环依赖，就要将针对对象尝试AOP的步骤提前，此时需要记录一下，后期正常AOP的流程就不用执行了，三个缓存都有其单独的作用，单一职责，第三级缓存只是为了打破循环依赖，一旦出现循环依赖，此时就将尝试对bean进行AOP，然后将尝试AOP 之后的对象放入二级缓存并从三级缓存中删除，此时获取到的bean就是尝试AOP但是还没有属性填充完毕的bean，只是一个外壳，有了自己的最终地址，可以临时使用

bean的创建和获取

下面从bean的创建和获取的角度出发讲解如何解决循环依赖的问题，项目中有wife和husband两个bean，剩下的bean都是为了实现spring中基础功能所注册的bean，其中wife和husband互相依赖，而wife需要进行AOP代理：

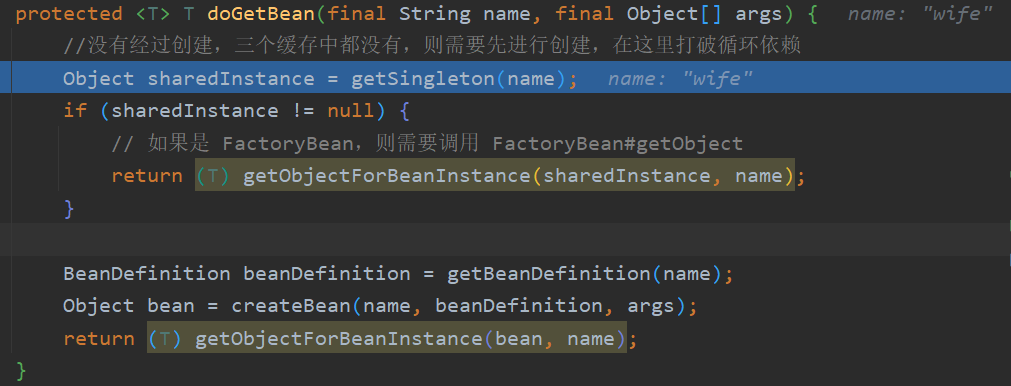

  1. 读取配置文件，refresh方法中调用preInstantiateSingletons方法开始创建wife的bean对象，创建时会先尝试去缓存中拿：

    image-20231116191307938

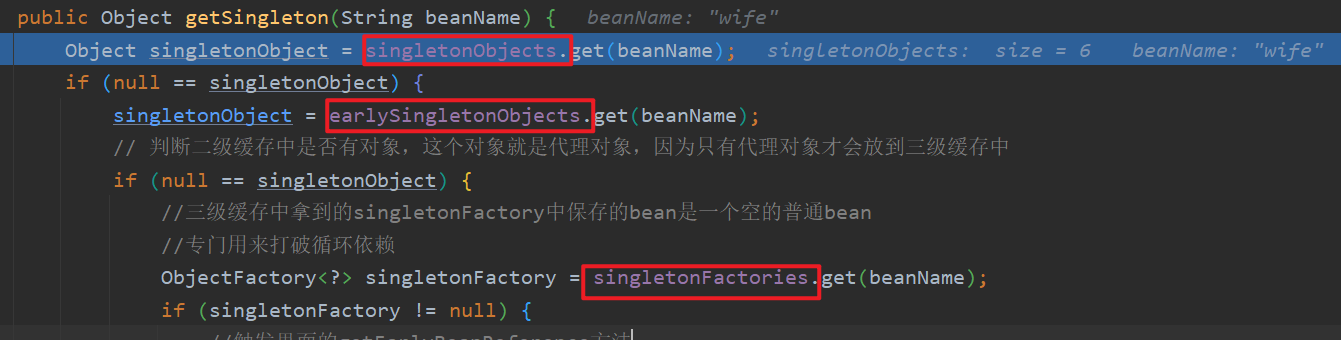

  2. 尝试从三级缓存中拿到wife对象，但是初始状态下拿不到wife的bean对象，也就是getSingleton方法会返回null：

    image-20231116191405568

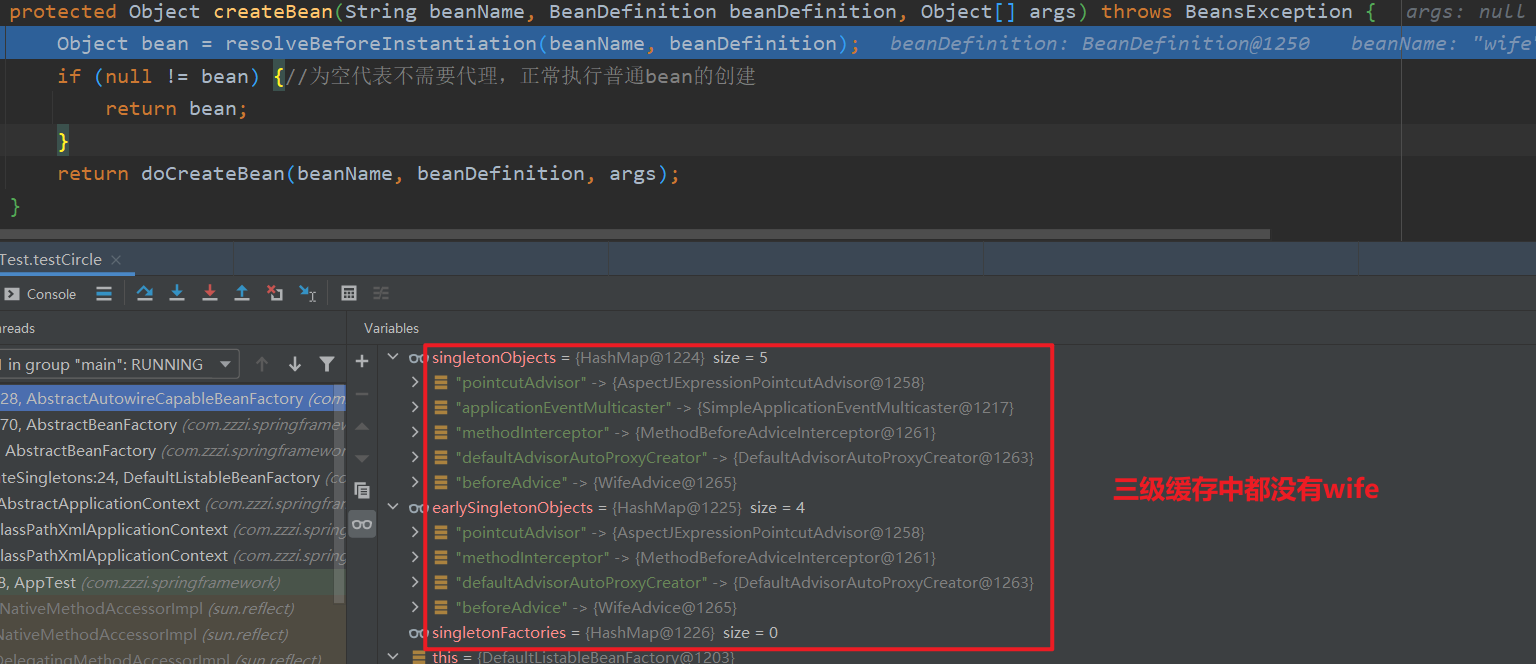

  3. 此时需要创建wife的bean对象，也就是调用createBean方法，最终会执行doCreateBean方法，此时只是将xml文件中配置的bean的注册信息扫描完成，但是并没有完成注册：

    image-20231116202532377

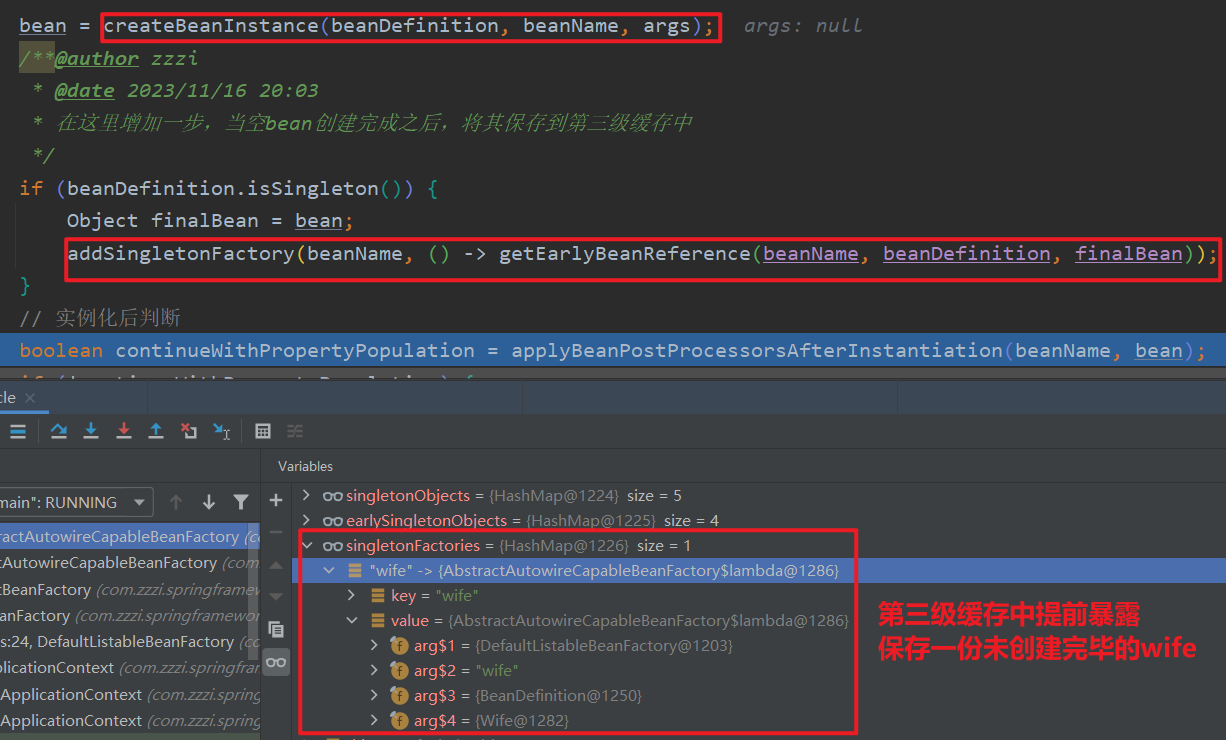

  4. 执行doCreateBean方法，内部先创建一个空bean，并且将刚创建的空bean保存到第三级缓存中，后期走到从第三级缓存中获取bean对象时会触发getEarlyBeanReference方法的执行，针对当前bean尝试AOP之后再返回一个搭好的架子：

    image-20231116202908603

  5. 给wife填充属性，这里由于wife内部依赖husband，而husband内部又依赖wife，所以会出现循环依赖，一共经历以下几步来解决循环依赖，从而完成对wife的创建：

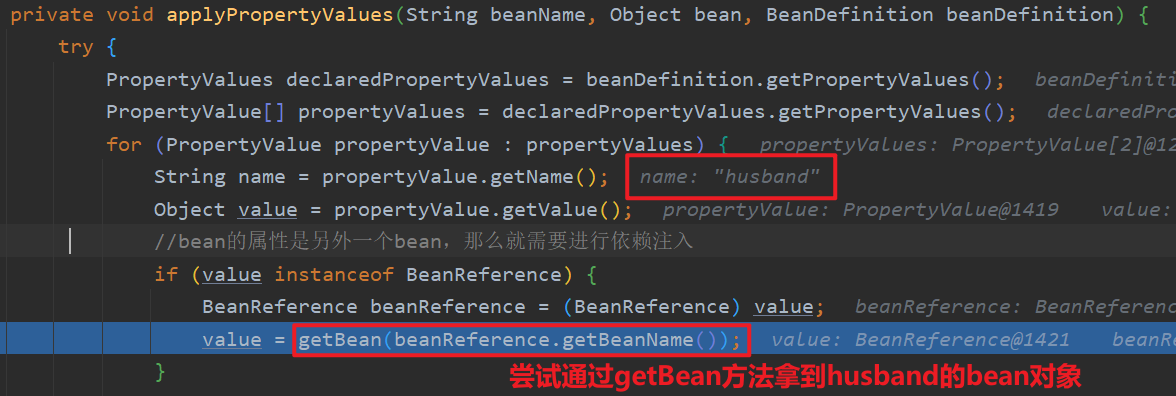

    1. 填充hubsband属性，调用getBean方法尝试从缓存中拿到husband：

      image-20231116203239661

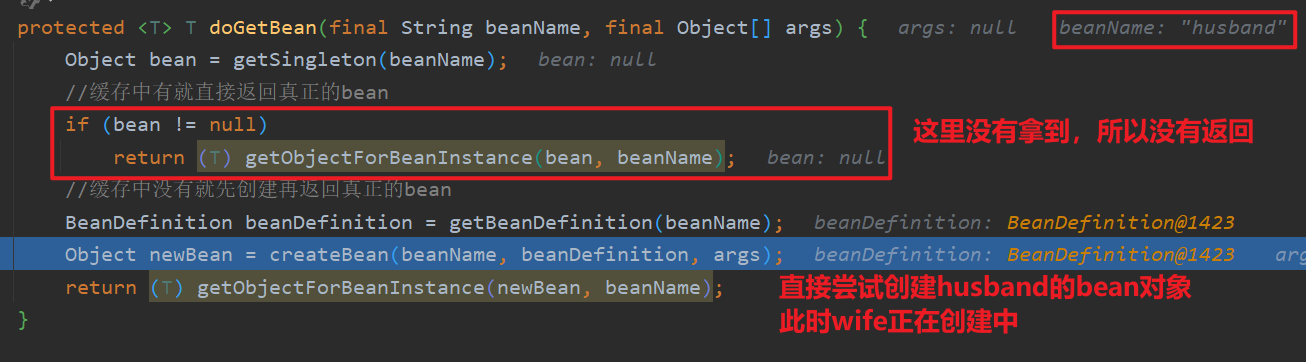

    2. getBean方法中调用doGetBean方法，内部先调用getSingleton方法，尝试从三级缓存中拿到husband对象，由于husband还没有创建，所以缓存中还没有，所以会调用createBean方法创建husband对象，注意此时wife正在创建中：

      image-20231116203546016

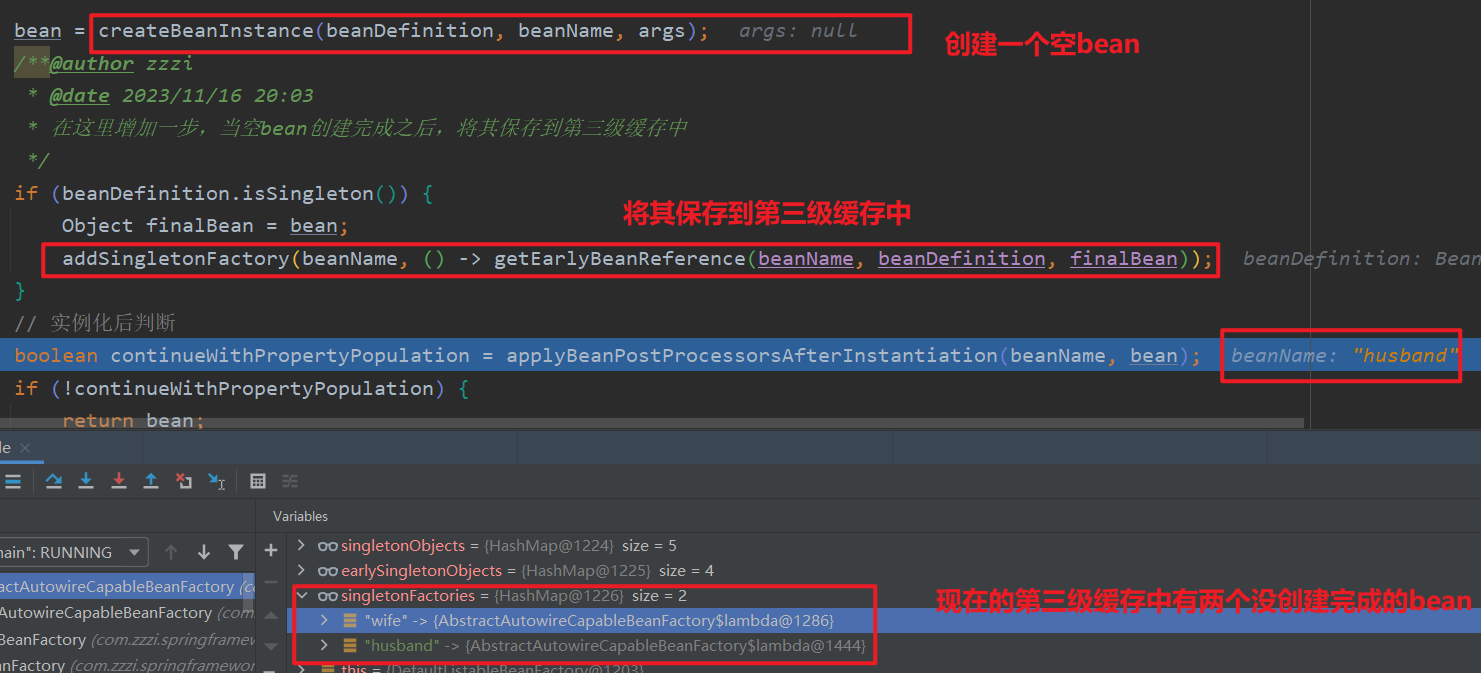

    3. 创建husband的bean对象，执行doCreateBean方法，内部先创建一个空bean，并且将创建逻辑保存到第三级缓存中，此时的第三级缓存中保存的有一个没创建完成的wife和husband，两个bean都没有经过AOP：

      image-20231116203819165

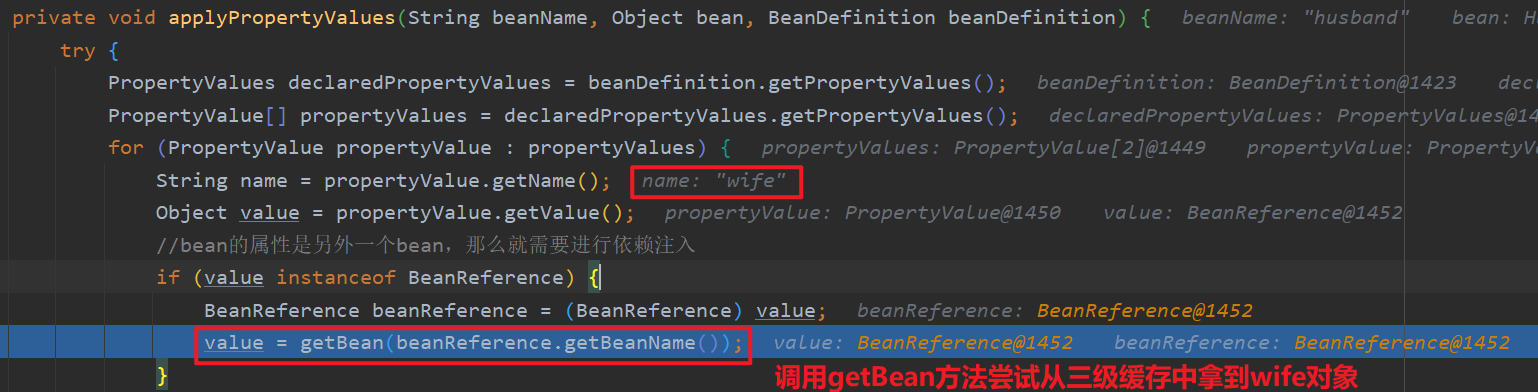

    4. 对husband进行属性填充，husband内部依赖wife，而wife正在创建中，但是这里可以利用第三级缓存中还没有创建完成的提前暴露的wife先完成husband的属性填充：

      image-20231116204101475

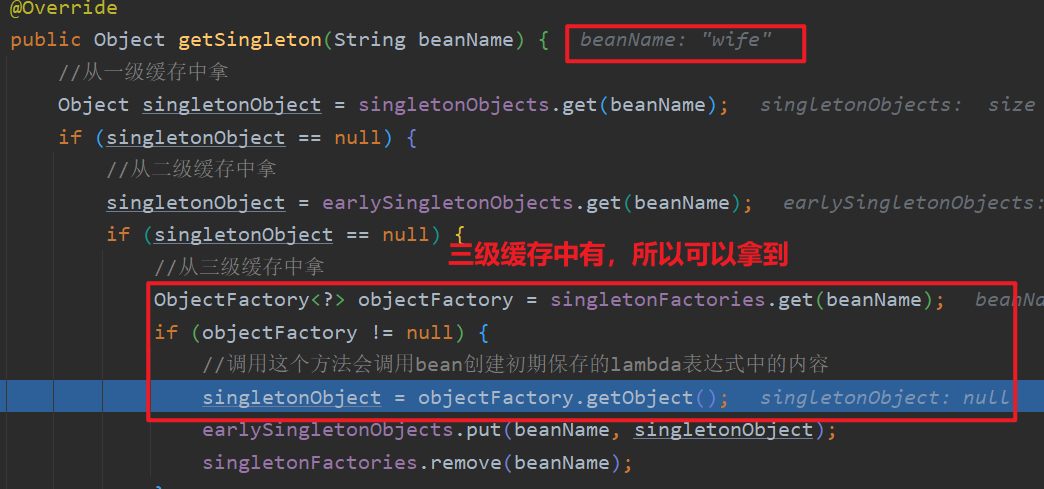

    5. getBean方法中调用doGetBean方法，内部先调用getSingleton方法，尝试从三级缓存中拿到wife对象完成husband中对wife的属性填充，此时第三级缓存中保存了wife没有创建完成的对象，于是可以拿到，这一步会触发getEarlyBeanReference方法

      image-20231116204236210

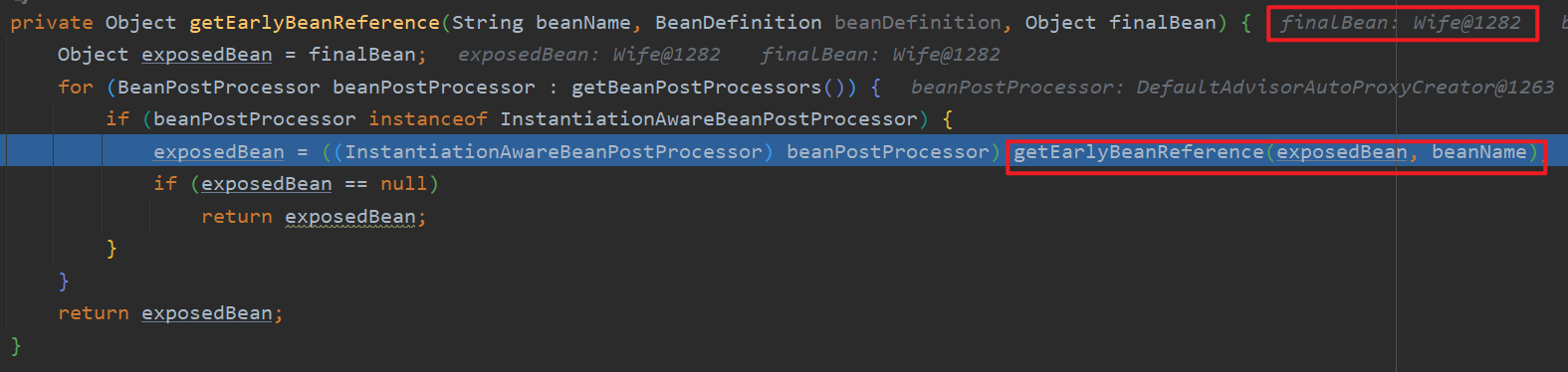

    6. 调用getObject拿到需要的wife对象，内部调用保存的lambda表达式中的getEarlyBeanReference方法，将AOP的操作提前，主要是调用getEarlyBeanReference方法完成AOP的工作，这一步的目的是为了给出现循环依赖的bean填充经历了AOP之后的bean，AOP提前才能使得属性填充中的属性地址正确：

      image-20231116204353554

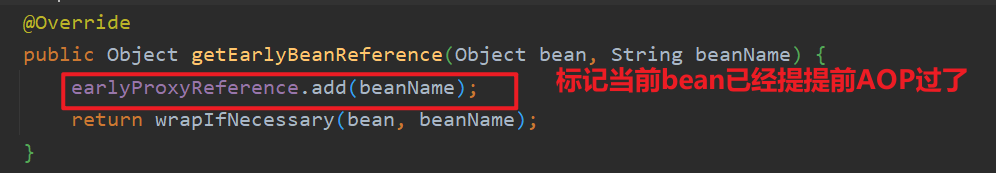

    7. 在getEarlyBeanReference方法内部，先将这个提前AOP的对象保存到容器中标记一下，然后调用wrapIfNecessary完成对wife的代理对象的创建并返回：

      image-20240312142735401

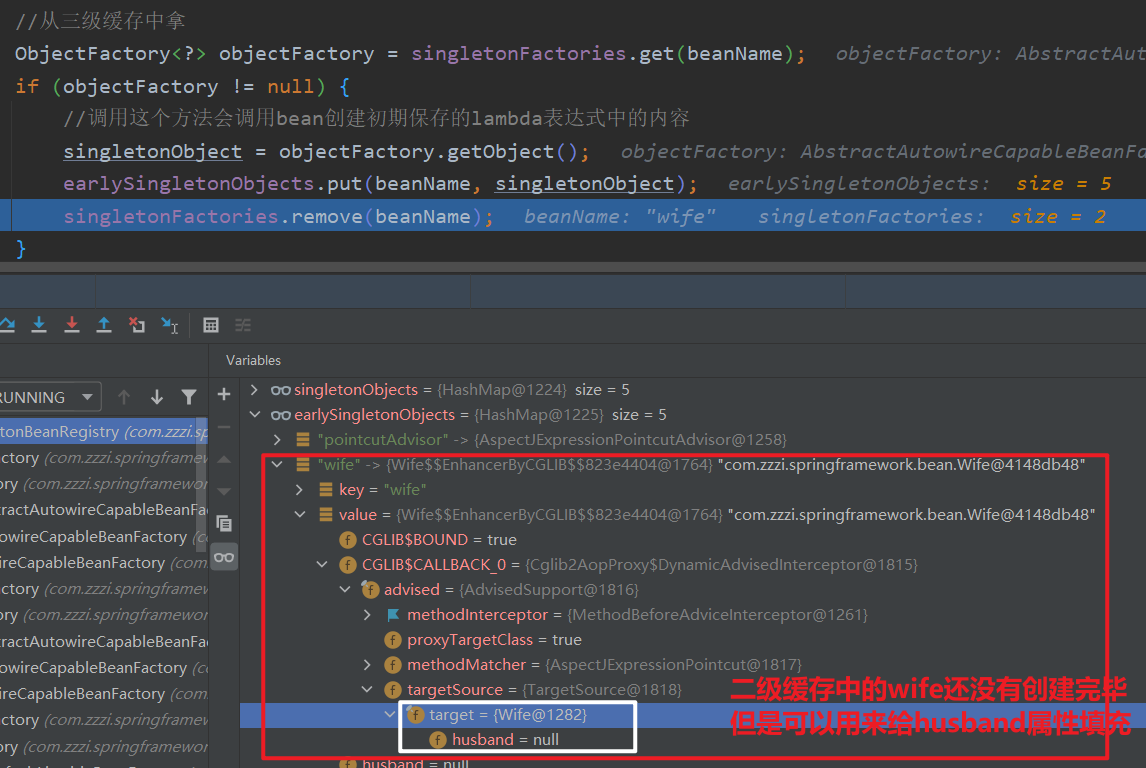

    8. 从第三级缓存中拿到提前AOP创建出来的wife代理对象之后，将其保存到二级缓存中，并将三级缓存中关于wife的信息删除，此时返回这个提前AOP 的bean，如果创建了代理对象，那么代理对象内部的target真正被代理对象还没有创建完，属性还没有填充完成，但是这个wife代理对象用来给husband做属性填充是足够的，如果没创建代理对象，那么这个普通对象内部的属性还没有填充完成，但是用来做属性填充也是足够的：

      所以这一步只是为了避免循环依赖中被依赖的属性需要进行AOP，所以出现循环依赖之后，从第三级缓存中获取bean对象就会将当前对象的AOP提前，没有出现AOP时，第三级缓存是没有作用的

      image-20231116204759513

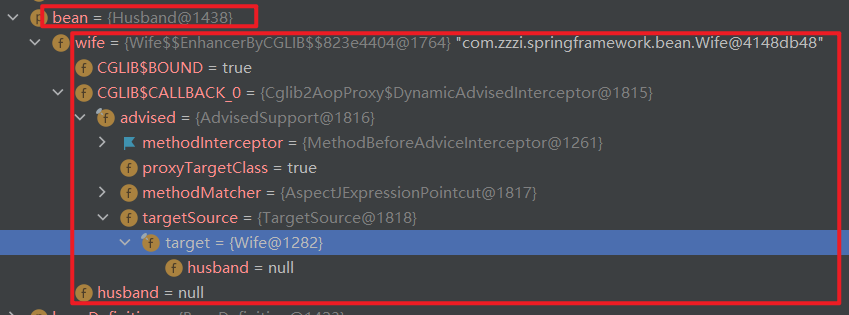

    9. husband通过getBean方法得到一个wife的代理对象之后进行属性填充，可以看到husband的wife属性已经填充好了，但是其wife内部的属性还没有填充完成，只是一个架子，但是这足够解决循环依赖了：

      image-20231116205004634

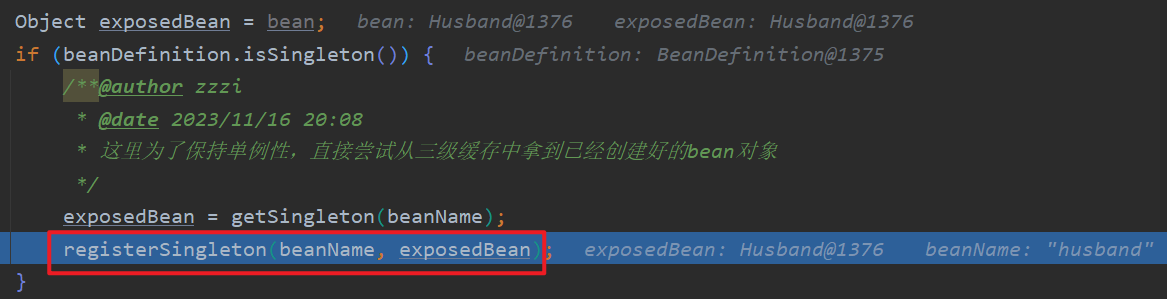

    10. 完成对husband的创建，此时已经打破了循环依赖，完成了对husband的创建，也就是说，wife所依赖的husband创建出来了，此时将husband保存到单例池中，也就是一级缓存中，并且将husband保存到剩下两级缓存中的内容删除，这些操作都是为了保持bean的单例性：

      image-20231116205517886

    11. 至此完成husband的创建，然后返回刚创建的husband

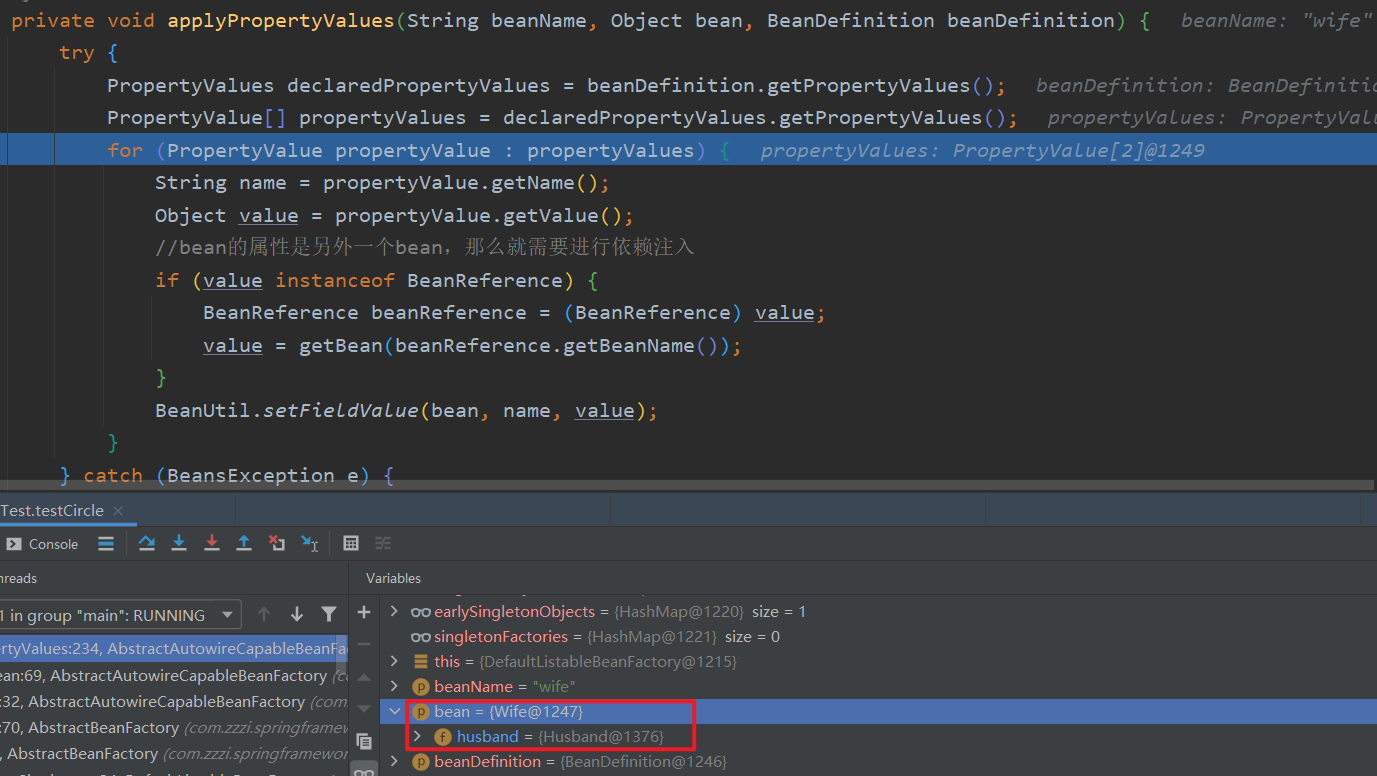

  6. wife调用getBean方法经历上面的10步就拿到了创建成功的husband对象，husband内部依赖的wife此时还没有创建完成，此时就开始wife的属性填充，也就是回到最开始wife属性填充到husband的步骤：

    image-20231116205749789

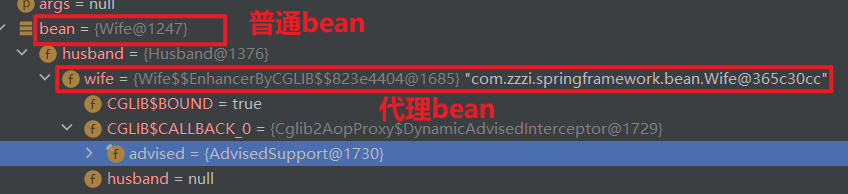

  7. 属性填充完毕之后，wife的创建也结束了，由于xml文件中配置了切面，标记要对wife进行增强，所以上面husband获取wife对象时获取到的是代理对象，当wife创建成功之后，因为AOP提前了，所以此时的wife是一个普通对象，这个普通对象在提前AOP时保存到了代理对象中的target中，而真正的wife经过了AOP增强，需要将代理对象保存到单例池中，所以下一步就是将真正需要保存的bean拿出来保存到单例池中：

    image-20231116210100456

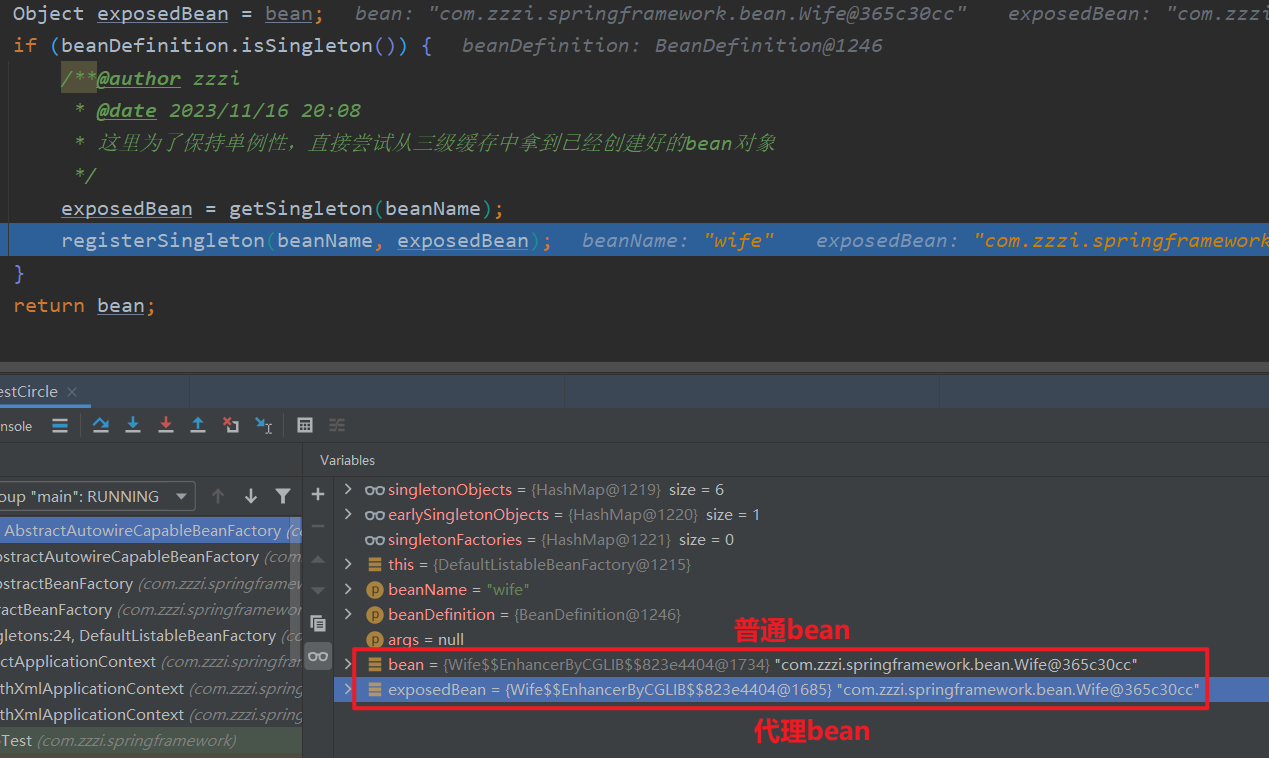

  8. 在创建husband对象时，创建的wife代理对象保存到了二级缓存中，所以此时就调用getSingleton方法从二级缓存中拿到真实的代理对象，然后将其保存到单例池中:

    image-20231116210304221

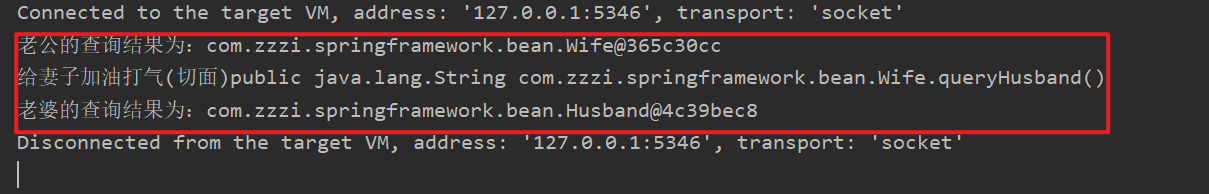

  9. 完成对wife的创建后，husband内部的wife也填充完成，此时wife和husband都创建完毕，执行自己的业务逻辑，可以发现出现循环依赖的两个bean都创建成功，并且还执行了AOP的增强：

    image-20231116210429697

​ 经过上面的步骤，循环依赖被完美的解决，但是需要注意的是，上面的wife需要进行AOP，所以创建的是代理对象，如果wife不需要AOP，那么上面的第八步中调用getSingleton拿到的exposedBean和bean是一样的，都是普通的bean。如果wife需要AOP，但是wife没有循环依赖的问题，那么就会执行正常的AOP流程，不会执行提前AOP，最后调用getSingleton尝试拿到AOP对象时拿到的是一个新的代理对象：


也就是说没有出现循环依赖时，经过正常AOP创建出来的代理对象失效，没有什么作用，最终保存到单例池中供外部使用的代理对象是getSingleton方法中拿到的新代理对象，但是只是正常的AOP流程失效，并不会对spring对外提供的功能产生影响

总结

​ 经历上面的步骤之后，完美的解决了循环依赖的问题，主要是将使用三级缓存将出现循环依赖的bean提前暴露，并且保持其单例性，打破循环依赖之后，bean就可以正常创建，只是将bean所依赖的bean（普通对象或者代理对象）的地址提前拿到，完成一个bean的创建之后，另外一个bean的创建也可以完成，之后由于地址相同，内容同步更新，最后就可以完成所有bean的创建

​ 主要是第三级缓存保存了一个还没有经过属性填充和AOP的普通空bean，后期一旦出现循环依赖，就从第三级缓存中拿到这个普通空bean并尝试AOP，这一步是为了防止属性填充的是普通bean，之后这个普通bean还需要AOP，从而出现属性填充的bean和最终生成的bean不一致的情况，所以将AOP提前，依赖关系填充好后可以打破循环依赖，后期再慢慢的填充属性即可
