😏 微服务保护之Sentinel

本节中介绍一种微服务保护的中间件技术Sentinel，他可以控制访问微服务的请求，包括流量控制，熔断降级以及请求授权等主要内容

1.初识Sentinel

1.1.雪崩问题及解决方案

1.1.1.雪崩问题

微服务中，服务间调用关系错综复杂，一个微服务往往依赖于多个其它微服务。

如图，如果服务提供者I发生了故障，当前的应用的部分业务因为依赖于服务I，因此也会被阻塞。此时，其它不依赖于服务I的业务似乎不受影响。

但是，依赖服务I的业务请求被阻塞，用户不会得到响应，则tomcat的这个线程不会释放，于是越来越多的用户请求到来，越来越多的线程会阻塞：

服务器支持的线程和并发数有限，请求一直阻塞，会导致服务器资源耗尽，从而导致所有其它服务都不可用，那么当前服务也就不可用了。

那么，依赖于当前服务的其它服务随着时间的推移，最终也都会变的不可用，形成级联失败，就和多米诺骨牌一样，失败请求逐渐累积，集群中的大量微服务都会失效，此时雪崩就发生了：

1.1.2.超时处理

解决雪崩问题的常见方式有四种：

•超时处理：设定超时时间，请求超过一定时间没有响应就返回错误信息，不会无休止等待

但是这种模式必须等待超时之后才能知道某个服务不可访问

1.1.3.仓壁模式

方案2：仓壁模式

仓壁模式来源于船舱的设计：

船舱都会被隔板分离为多个独立空间，当船体破损时，只会导致部分空间进入，将故障控制在一定范围内，避免整个船体都被淹没。

于此类似，我们可以限定每个业务能使用的线程数，避免访问某一个业务导致耗尽整个tomcat的资源，因此也叫线程隔离。

这种方式的缺点就是还是会有部分线程被占用，并且服务A的工作效率取决于线程如何隔离，如果某个微服务请求量高但是分配的线程数少就会造成阻塞，另外一个微服务请求量低但是分配的线程数多就会造成资源浪费

1.1.4.断路器

断路器模式：由断路器统计业务执行的异常比例，如果超出阈值则会熔断该业务，拦截访问该业务的一切请求。

断路器会统计访问某个服务的请求数量，异常比例：

当发现访问服务D的请求异常比例过高时，认为服务D有导致雪崩的风险，会拦截访问服务D的一切请求，形成熔断：

1.1.5.限流

流量控制：限制业务访问的QPS，避免服务因流量的突增而故障。

这种方式属于一种预防的机制，一个受到保护的服务接收到的请求有限，此时就不会因为流量激增导致访问失败，从而避免因为流量激增问题导致雪崩

1.1.6.总结

什么是雪崩问题？

• 微服务之间相互调用，因为调用链中的一个服务故障，引起整个链路都无法访问的情况。类似于多米诺骨牌效应一样

可以认为：

限流是对服务的保护，避免因瞬间高并发流量而导致服务故障，进而避免雪崩。是一种预防措施。但是只能预防因流量激增导致的服务不可用产生的雪崩问题

超时处理、线程隔离、降级熔断是在部分服务故障时，将故障控制在一定范围，避免雪崩。是一种补救措施。

1.2.服务保护技术对比

在SpringCloud当中支持多种服务保护技术：

• Netfix Hystrix
• Sentinel
• Resilience4J

早期比较流行的是Hystrix框架，但目前国内实用最广泛的还是阿里巴巴的Sentinel框架，这里我们做下对比：

1.3.Sentinel介绍和安装

1.3.1.初识Sentinel

Sentinel是阿里巴巴开源的一款微服务流量控制组件。官网地址：https://sentinelguard.io/zh-cn/index.html

Sentinel 具有以下特征:

•丰富的应用场景：Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。

•完备的实时监控：Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据，甚至 500 台以下规模的集群的汇总运行情况。

•广泛的开源生态：Sentinel 提供开箱即用的与其它开源框架/库的整合模块，例如与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。

•完善的 SPI 扩展点：Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

1.3.2.安装Sentinel

sentinel官方提供了UI控制台，方便我们对系统做限流设置。大家可以在 GitHub 下载对应jar包并进行安装。

将jar包放到任意非中文目录，执行命令：

1

java -jar sentinel-dashboard-1.8.1.jar

如果要修改Sentinel的默认端口、账户、密码，可以通过下列配置：

例如，修改端口：

1

java -Dserver.port=8090 -jar sentinel-dashboard-1.8.1.jar

访问http://localhost:8080页面，就可以看到sentinel的控制台了：

需要输入账号和密码，默认都是：sentinel

登录后，发现一片空白，什么都没有：

这是因为我们还没有与微服务整合。

1.4.微服务整合Sentinel

我们在order-service中整合sentinel，并连接sentinel的控制台，步骤如下：

1）引入sentinel依赖

1
2
3
4
5

<!--sentinel-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

2）配置控制台

修改application.yaml文件，添加下面内容：

1
2
3
4
5
6
7

server:
  port: 8088
spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8080

3）访问order-service的任意端点

打开浏览器，访问http://localhost:8088/order/101，这样才能触发sentinel的监控。也就是Sentinel中才能记录到这个请求

然后再访问sentinel的控制台，查看效果，发现记录了请求的基本状态

2.流量控制

雪崩问题虽然有四种方案，但是限流是避免服务因突发的流量而发生故障，是对微服务雪崩问题的预防。我们 先学习这种模式。

2.1.簇点链路

当请求进入微服务时，首先会访问DispatcherServlet，然后进入Controller、Service、Mapper，这样的一个内部的调用链就叫做簇点链路。簇点链路中被监控的每一个接口（可以理解为controller中的一个方法）就是一个资源。

默认情况下sentinel会监控SpringMVC的每一个端点（Endpoint，也就是controller中的方法），因此SpringMVC的每一个端点（Endpoint）就是调用链路中的一个资源。

例如，我们刚才访问的order-service中的OrderController中的端点：/order/{orderId}

流控、熔断等都是针对簇点链路中的资源来设置的，因此我们可以点击对应资源后面的按钮来设置规则：

• 流控：流量控制
• 降级：降级熔断
• 热点：热点参数限流，是限流的一种
• 授权：请求的权限控制

2.1.快速入门

2.1.1.示例

点击资源/order/{orderId}后面的流控按钮，就可以弹出表单。

表单中可以填写限流规则，如下：

其含义是限制 /order/{orderId}这个资源的单机QPS为1，即每秒只允许1次请求，超出的请求会被拦截并报错。

2.1.2.练习：

需求：给 /order/{orderId}这个资源设置流控规则，QPS不能超过 5，然后测试。

1）首先在sentinel控制台添加限流规则

2）利用jmeter测试，模拟order/{orderId}一秒钟到了10个请求

结果：

可以看到，每秒成功的请求每次只有5个

2.2.流控模式

在添加限流规则时，点击高级选项，可以选择三种流控模式：

• 直接：统计当前资源的请求，触发阈值时对当前资源直接限流，也是默认的模式
• 关联：统计与当前资源相关的另一个资源，触发阈值时，对当前资源限流
• 链路：统计从指定链路访问到本资源的请求，触发阈值时，对指定链路限流

快速入门测试的就是直接模式。

2.2.1.关联模式

关联模式：统计与当前资源相关的另一个资源，触发阈值时，对当前资源限流

配置规则：

语法说明：当/write资源访问量触发阈值时，就会对/read资源限流，避免影响/write资源。

使用场景：比如用户支付时需要修改订单状态，同时用户要查询订单。查询和修改操作会争抢数据库锁，产生竞争。业务需求是优先支付和更新订单的业务，因此当修改订单业务触发阈值时，需要对查询订单业务限流。

需求说明：

• 在OrderController新建两个端点：/order/query和/order/update，无需实现业务

• 配置流控规则，当/order/ update资源被访问的QPS超过5时，对/order/query请求限流

1）定义/order/query端点，模拟订单查询

1
2
3
4

@GetMapping("/query")
public String queryOrder() {
    return "查询订单成功";
}

2）定义/order/update端点，模拟订单更新

1
2
3
4

@GetMapping("/update")
public String updateOrder() {
    return "更新订单成功";
}

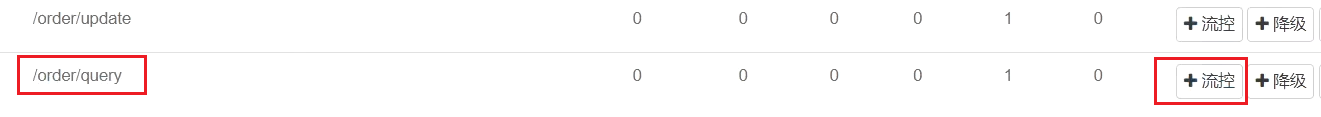

重启服务，查看sentinel控制台的簇点链路：

3）配置流控规则

对哪个端点限流，就点击哪个端点后面的按钮。我们是对订单查询/order/query限流，因此点击它后面的按钮：

在表单中填写流控规则：

4）在Jmeter测试

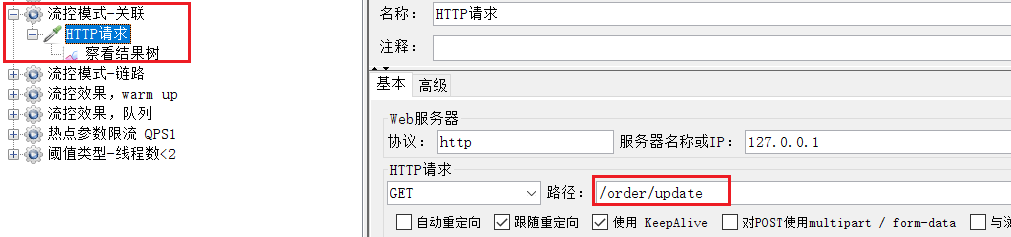

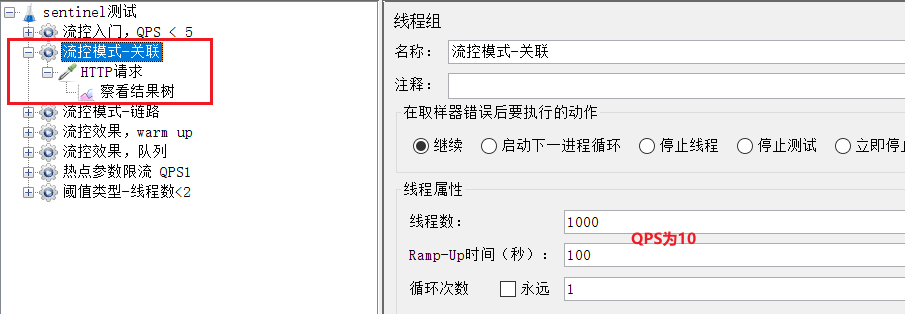

选择《流控模式-关联》：

可以看到1000个用户，100秒，因此QPS为10，超过了我们设定的阈值：5

查看http请求：

请求的目标是/order/update，这样这个断点就会触发阈值。触发阈值之后，就会对query进行限流，但此时update不受任何影响

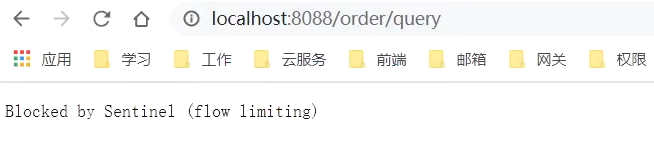

但限流的目标是/order/query，我们在浏览器访问，可以发现：

确实被限流了。

5）总结

此时我们可以对优先级低的资源进行限流，当关联的优先级高的资源触发阈值之后，优先级低的资源就会限流，例如我们对query进行限流，当update的QPS触发阈值时，此时就会对query触发限流

2.2.2.链路模式

链路模式：只针对从指定链路访问到本资源的请求做统计，判断是否超过阈值。

配置示例：

例如有两条请求链路：

• /test1 –> /common

• /test2 –> /common

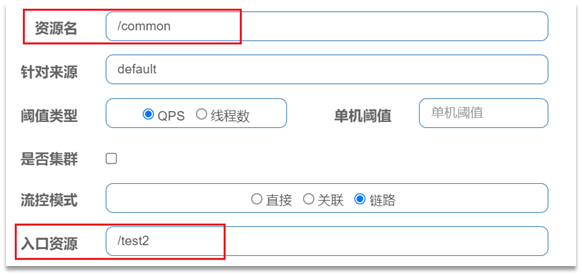

如果只希望统计从/test2进入到/common的请求，则可以这样配置：

实战案例

需求：有查询订单和创建订单业务，两者都需要查询商品。针对从查询订单进入到查询商品的请求统计，并设置限流。

步骤：

1. 在OrderService中添加一个queryGoods方法，不用实现业务

2. 在OrderController中，改造/order/query端点，调用OrderService中的queryGoods方法

3. 在OrderController中添加一个/order/save的端点，调用OrderService的queryGoods方法

4. 给queryGoods设置限流规则，从/order/query进入queryGoods的方法限制QPS必须小于2

实现：

1）添加查询商品方法

在order-service服务中，给OrderService类添加一个queryGoods方法：

1
2
3

public void queryGoods(){
    System.err.println("查询商品");
}

2）查询订单时，查询商品

在order-service的OrderController中，修改/order/query端点的业务逻辑：

1
2
3
4
5
6
7
8

@GetMapping("/query")
public String queryOrder() {
    // 查询商品
    orderService.queryGoods();
    // 查询订单
    System.out.println("查询订单");
    return "查询订单成功";
}

3）新增订单，查询商品

在order-service的OrderController中，修改/order/save端点，模拟新增订单：

1
2
3
4
5
6
7
8

@GetMapping("/save")
public String saveOrder() {
    // 查询商品
    orderService.queryGoods();
    // 查询订单
    System.err.println("新增订单");
    return "新增订单成功";
}

此时相当于有两个链路都在访问queryGoods

4）给查询商品添加资源标记

默认情况下，OrderService中的方法是不被Sentinel监控的，不被监控的资源是无法配置限流规则的，所以需要我们自己通过注解来标记要监控的方法。手动指定sentinel要监控当前资源

给OrderService的queryGoods方法添加@SentinelResource注解：

1
2
3
4

@SentinelResource("goods")
public void queryGoods(){
    System.err.println("查询商品");
}、

链路模式中，是对不同来源的两个链路做监控。但是sentinel默认会给进入SpringMVC的所有请求设置同一个root资源，也就是都来自同一条链路，会导致链路模式的流控规则失效。

我们需要关闭这种对SpringMVC的资源聚合，修改order-service服务的application.yml文件：

1
2
3
4

spring:
  cloud:
    sentinel:
      web-context-unify: false # 关闭context整合

重启服务，访问/order/query和/order/save，可以查看到sentinel的簇点链路规则中，出现了新的资源，看出两条链路中都访问了goos资源：

5）添加流控规则

点击goods资源后面的流控按钮，在弹出的表单中填写下面信息：

只统计从/order/query进入/goods的资源，QPS阈值为2，超出则被限流。对于/order/save进入/goods的请求不做限流

6）Jmeter测试

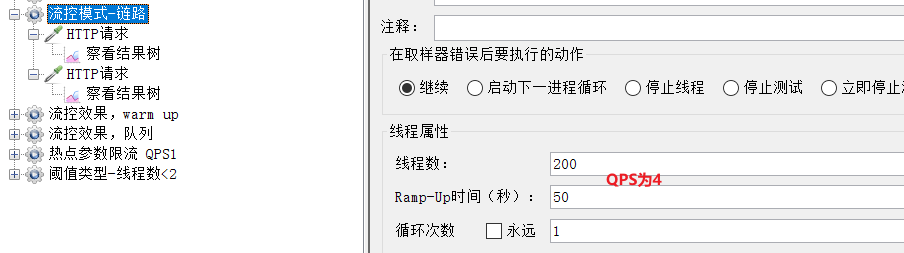

选择《流控模式-链路》：

可以看到这里200个用户，50秒内发完，QPS为4，超过了我们设定的阈值2

一个http请求是访问/order/save：

运行的结果：

完全不受影响。

另一个是访问/order/query：

运行结果：

每次只有2个通过。相当于这条链路中的请求超过阈值就限流

2.2.3.总结

流控模式有哪些？

•直接：对当前资源限流

•关联：高优先级资源触发阈值，对低优先级资源限流，避免影响高优先级的请求

•链路：阈值统计时，只统计从指定资源进入当前资源的请求，是对请求来源的限流，防止恶意请求，相当于这个来源的请求我讨厌，对其进行限流

2.3.流控效果

在流控的高级选项中，还有一个流控效果选项：

流控效果是指请求达到流控阈值时应该采取的措施，包括三种：

• 快速失败：达到阈值后，新的请求会被立即拒绝并抛出FlowException异常。是默认的处理方式。

• warm up：预热模式，对超出阈值的请求同样是拒绝并抛出异常。但这种模式阈值会动态变化，从一个较小值逐渐增加到最大阈值。这种是针对服务冷启动的一种措施，服务刚启动时阈值较低，启动一段时间过后阈值才会逐步升高

• 排队等待：让所有的请求按照先后次序排队执行，两个请求的间隔不能小于指定时长

2.3.1.warm up

阈值一般是一个微服务能承担的最大QPS，但是一个服务刚刚启动时，一切资源尚未初始化（冷启动），如果直接将QPS跑到最大值，可能导致服务瞬间宕机。

warm up也叫预热模式，是应对服务冷启动的一种方案。请求阈值初始值是 maxThreshold / coldFactor，持续指定时长后，逐渐提高到maxThreshold值。而coldFactor的默认值是3.

例如，我设置QPS的maxThreshold为10，预热时间为5秒，那么初始阈值就是 10 / 3 ，也就是3，然后在5秒后逐渐增长到10.

案例

需求：给/order/{orderId}这个资源设置限流，最大QPS为10，利用warm up效果，预热时长为5秒，也就是说初始阈值为3，在5秒内逐渐增加到10

1）配置流控规则：

2）Jmeter测试

选择《流控效果，warm up》：

QPS为10.

刚刚启动时，大部分请求失败，成功的只有3个，说明QPS被限定在3：

随着时间推移，成功比例越来越高：

到Sentinel控制台查看实时监控：

一段时间后：

2.3.2.排队等待

当请求超过QPS阈值时，快速失败和warm up 会拒绝新的请求并抛出异常。

而排队等待则是让所有请求进入一个队列中，然后按照阈值允许的时间间隔依次执行。后来的请求必须等待前面执行完成，如果请求预期的等待时间超出最大时长，则会被拒绝。

工作原理

例如：QPS = 5，意味着每200ms处理一个队列中的请求；timeout = 2000，意味着预期等待时长超过2000ms的请求会被拒绝并抛出异常。

那什么叫做预期等待时长呢？

比如现在一下子来了12 个请求，因为每200ms执行一个请求，那么：

• 第6个请求的预期等待时长 = 200 * （6 - 1） = 1000ms
• 第12个请求的预期等待时长 = 200 * （12-1） = 2200ms

现在，第1秒同时接收到10个请求，但第2秒只有1个请求，此时QPS的曲线这样的：

如果使用队列模式做流控，所有进入的请求都要排队，以固定的200ms的间隔执行，QPS会变的很平滑：

平滑的QPS曲线，对于服务器来说是更友好的。

案例

需求：给/order/{orderId}这个资源设置限流，最大QPS为10，利用排队的流控效果，超时时长设置为5s，也就是等待时间超过5s的请求才会被拒绝

1）添加流控规则

2）Jmeter测试

选择《流控效果，队列》：

QPS为15，已经超过了我们设定的10。

如果是之前的 快速失败、warmup模式，超出的请求应该会直接报错。

但是我们看看队列模式的运行结果：

全部都通过了。

再去sentinel查看实时监控的QPS曲线：

QPS非常平滑，一致保持在10，但是超出的请求没有被拒绝，而是放入队列。因此响应时间（等待时间）会越来越长。

当队列满了以后，才会有部分请求失败：

2.3.3.总结

流控效果有哪些？

• 快速失败：QPS超过阈值时，直接拒绝新的请求

• warm up： QPS超过阈值时，拒绝新的请求；QPS阈值是逐渐提升的，可以避免冷启动时高并发导致服务宕机。

• 排队等待：请求会进入队列，按照阈值允许的时间间隔依次执行请求；如果请求预期等待时长大于超时时间才拒绝

2.4.热点参数限流

之前的限流是统计访问某个资源的所有请求，判断是否超过QPS阈值。而热点参数限流是分别统计参数值相同的请求，判断是否超过QPS阈值。也就是针对一个资源来说，进行更细粒度的统计，参数相同的才统计到一起

2.4.1.全局参数限流

例如，一个根据id查询商品的接口：

访问/goods/{id}的请求中，id参数值会有变化，热点参数限流会根据参数值分别统计QPS，统计结果：

当id=1的请求触发阈值被限流时，id值不为1的请求不受影响。相当于访问资源不被阻塞

配置示例：

代表的含义是：对hot这个资源的0号参数（第一个参数）做统计，每1秒相同参数值的请求数不能超过5，如果一秒内到达的参数分别是[1,1,1,1,2]，此时不会触发限流

2.4.2.热点参数限流

刚才的配置中，对查询商品这个接口的所有商品一视同仁，QPS都限定为5，也就是每种商品的访问频次可能不一样，但是我们都设置了QPS为5，此时对于经常访问的商品来说就不友好

而在实际开发中，可能部分商品是热点商品，例如秒杀商品，我们希望这部分商品的QPS限制与其它商品不一样，高一些。那就需要配置热点参数限流的高级选项了：

结合上一个配置，这里的含义是对0号的long类型参数限流，每1秒相同参数的QPS不能超过5，有两个例外：

•如果参数值是100，则每1秒允许的QPS为10

•如果参数值是101，则每1秒允许的QPS为15

相当于针对不同参数设置不同的 QPS

2.4.4.案例

案例需求：给/order/{orderId}这个资源添加热点参数限流，规则如下：

•默认的热点参数规则是每1秒请求量不超过2

•给102这个参数设置例外：每1秒请求量不超过4

•给103这个参数设置例外：每1秒请求量不超过10

注意事项：热点参数限流对默认的SpringMVC资源无效，需要利用@SentinelResource注解标记资源，这样热点参数限流的规则才能作用到使用了@SentinelResource注解标记的资源上，从而完成热点参数限流

1）标记资源

给order-service中的OrderController中的/order/{orderId}资源添加注解：

2）热点参数限流规则

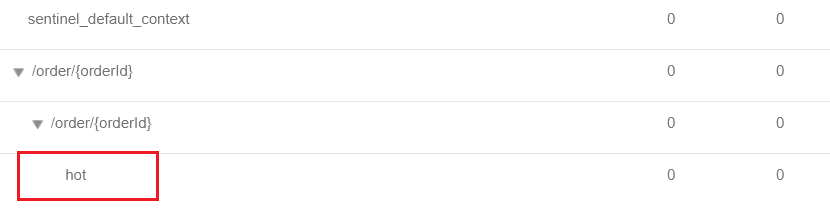

访问该接口，可以看到我们标记的hot资源出现了：

这里不要点击hot后面的按钮，页面有BUG

点击左侧菜单中热点规则菜单：

点击新增，填写表单：

相当于在默认的参数限流规则上覆盖了两个配置，针对102和103单独设置QPS

3）Jmeter测试

选择《热点参数限流 QPS1》：

这里发起请求的QPS为5.

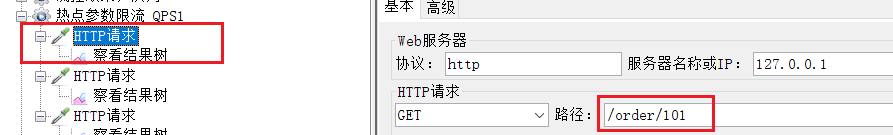

包含3个http请求：

普通参数，QPS阈值为2

运行结果：

101采用默认配置，QPS为2

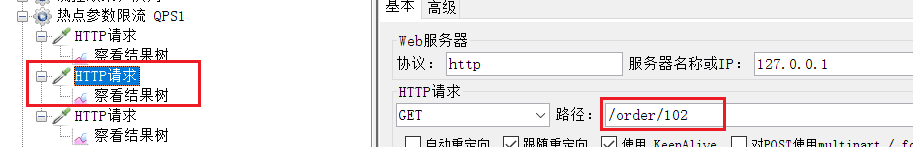

例外项，QPS阈值为4

运行结果：

参数102对应的QPS为4，所以每秒可以成功4个请求

例外项，QPS阈值为10

运行结果：

参数103的QPS为10，所以所有的请求都可以成功

3.隔离和降级

限流是一种预防措施，虽然限流可以尽量避免因高并发而引起的服务故障，但服务还会因为其它原因而故障。

而要将这些故障控制在一定范围，避免雪崩，就要靠线程隔离（舱壁模式）和熔断降级手段了。

线程隔离之前讲到过：调用者在调用服务提供者时，给每个调用的请求分配独立线程池，出现故障时，最多消耗这个线程池内资源，避免把调用者的所有资源耗尽从而导致雪崩问题，线程隔离是针对服务调用者的，针对不同的业务请求分配不同的线程数

熔断降级：是在调用方这边加入断路器，统计对服务提供者的调用，如果调用的服务提供者失败比例过高，则熔断该业务，不允许访问该服务的提供者了。避免因为此服务的失败导致雪崩问题的发生，熔断降级是针对服务提供者的，当前服务提供者故障率过高就禁止访问

可以看到，不管是线程隔离还是熔断降级，都是对客户端（调用方）的保护。需要在调用方 发起远程调用时做线程隔离、或者服务熔断。

而我们的微服务远程调用都是基于Feign来完成的，因此我们需要将Feign与Sentinel整合，在Feign里面实现线程隔离和服务熔断。

3.1.FeignClient整合Sentinel

SpringCloud中，微服务调用都是通过Feign来实现的，因此做客户端保护必须整合Feign和Sentinel。

3.1.1.修改配置，开启sentinel功能

修改OrderService的application.yml文件，开启Feign的Sentinel功能：

1
2
3

feign:
  sentinel:
    enabled: true # 开启feign对sentinel的支持

3.1.2.编写失败降级逻辑

业务失败后，不能直接报错，而应该返回用户一个友好提示或者默认结果，这个就是失败降级逻辑。

给FeignClient编写失败后的降级逻辑

①方式一：FallbackClass，无法对远程调用的异常做处理

②方式二：FallbackFactory，可以对远程调用的异常做处理，我们选择这种

这里我们演示方式二的失败降级处理。

步骤一：在feing-api项目中定义类，实现FallbackFactory：

代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

package cn.itcast.feign.clients.fallback;

import cn.itcast.feign.clients.UserClient;
import cn.itcast.feign.pojo.User;
import feign.hystrix.FallbackFactory;
import lombok.extern.slf4j.Slf4j;

@Slf4j
public class UserClientFallbackFactory implements FallbackFactory<UserClient> {
    @Override
    public UserClient create(Throwable throwable) {
        return new UserClient() {
            @Override
            public User findById(Long id) {
                log.error("查询用户异常", throwable);
                return new User();
            }
        };
    }
}

步骤二：在feing-api项目中的DefaultFeignConfiguration类中将UserClientFallbackFactory注册为一个Bean：

1
2
3
4

@Bean
public UserClientFallbackFactory userClientFallbackFactory(){
    return new UserClientFallbackFactory();
}

步骤三：在feing-api项目中的UserClient接口中使用UserClientFallbackFactory：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

import cn.itcast.feign.clients.fallback.UserClientFallbackFactory;
import cn.itcast.feign.pojo.User;
import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
//注解中新增一个配置
@FeignClient(value = "userservice", fallbackFactory = UserClientFallbackFactory.class)
public interface UserClient {

    @GetMapping("/user/{id}")
    User findById(@PathVariable("id") Long id);
}

重启后，访问一次订单查询业务，然后查看sentinel控制台，可以看到新的簇点链路：

3.1.3.总结

Sentinel支持的雪崩解决方案：

• 线程隔离（仓壁模式）
• 降级熔断

Feign整合Sentinel的步骤：

• 在application.yml中配置：feign.sentienl.enable=true
• 给FeignClient编写FallbackFactory并注册为Bean
• 将FallbackFactory配置到FeignClient

3.2.线程隔离（舱壁模式）

3.2.1.线程隔离的实现方式

线程隔离有两种方式实现：

• 线程池隔离

• 信号量隔离（Sentinel默认采用，使用资源访问的线程数来做信号量）

如图：

线程池隔离：给每个服务调用业务分配一个线程池，利用线程池本身实现隔离效果

信号量隔离：不创建线程池，而是计数器模式，记录业务使用的线程数量，达到信号量上限时，禁止新的请求。

两者的优缺点：

线程池针对到来的请求可以全权管理，当请求超时之后，线程池主动将其断开，而信号量只能控制请求能否访问，当请求放行之后就无法管控了

3.2.2.sentinel的线程隔离

用法说明：

在添加限流规则时，可以选择两种阈值类型：

• QPS：就是每秒的请求数，在快速入门中已经演示过

• 线程数：是该资源能使用用的tomcat线程数的最大值。也就是通过限制线程数量，实现线程隔离（舱壁模式）。相当于指定当前资源最多有5个线程访问

案例需求：给 order-service服务中的UserClient的查询用户接口设置流控规则，线程数不能超过 2。然后利用jemeter测试。

1）配置隔离规则

选择feign接口后面的流控按钮：

填写表单：

2）Jmeter测试

选择《阈值类型-线程数<2》：

一次发生10个请求，有较大概率并发线程数超过2，而超出的请求会走之前定义的失败降级逻辑。返回一个空的User

查看运行结果：

发现虽然结果都是通过了，不过部分请求得到的响应是降级返回的null信息。因为这些请求使用的线程数可能超过配置的线程数

3.2.3.总结

线程隔离的两种手段是？

• 信号量隔离（Sentinel默认采用）

• 线程池隔离

信号量隔离的特点是？

• 基于计数器模式，简单，开销小

线程池隔离的特点是？

• 基于线程池模式，有额外开销，但隔离控制更强

3.3.熔断降级

熔断降级是解决雪崩问题的重要手段。其思路是由断路器统计服务调用的异常比例、慢请求比例，如果超出阈值则会熔断该服务。即拦截访问该服务的一切请求；而当服务恢复时，断路器会放行访问该服务的请求。

断路器控制熔断和放行是通过状态机来完成的：

状态机包括三个状态：

• closed：关闭状态，断路器放行所有请求，并开始统计异常比例、慢请求比例。超过阈值则切换到open状态
• open：打开状态，服务调用被熔断，访问被熔断服务的请求会被拒绝，快速失败，直接走降级逻辑。Open状态5秒后会进入half-open状态
• half-open：半开状态，放行一次请求，根据执行结果来判断接下来的操作。
  • 请求成功：则切换到closed状态
  • 请求失败：则切换到open状态

相当于内部会进行熔断，然后熔断时间过去时候尝试放开该服务的限制

断路器熔断策略有三种：慢调用、异常比例、异常数

3.3.1.慢调用

慢调用：业务的响应时长（RT）大于指定时长的请求认定为慢调用请求。在指定时间内，如果请求数量超过设定的最小数量，慢调用比例大于设定的阈值，则触发熔断。

例如：

解读：RT超过500ms的调用是慢调用，统计最近10000ms内的10次请求，如果慢调用比例不低于0.5，也就是有一半以上的请求都是慢调用。此时则触发熔断，熔断时长为5秒。然后进入half-open状态，放行一次请求做测试。

案例

需求：给 UserClient的查询用户接口设置降级规则，慢调用的RT阈值为50ms，统计时间为1秒，最小请求数量为5，失败阈值比例为0.4，熔断时长为5

1）设置慢调用

修改user-service中的/user/{id}这个接口的业务。通过休眠模拟一个延迟时间：

此时，orderId=101的订单，关联的是id为1的用户，调用时长为60ms：

orderId=102的订单，关联的是id为2的用户，调用时长为非常短；

2）设置熔断规则

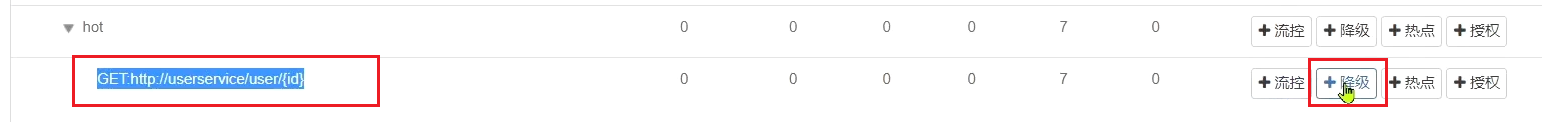

下面，给feign接口设置降级规则：

规则：

超过50ms的请求都会被认为是慢请求，当前配置说明在1000ms内，如果请求量超过5次，并且2次以上的请求都是慢调用，此时触发熔断，熔断5s之后尝试关闭断路器

3）测试

在浏览器访问：http://localhost:8088/order/101，快速刷新5次，可以发现：

触发了熔断，请求时长缩短至5ms，快速失败了，并且走降级逻辑，返回的null

在浏览器访问：http://localhost:8088/order/102，竟然也被熔断了，这是因为此时userClient被断路器熔断了，不是慢调用的请求也会被阻塞：

3.3.2.异常比例、异常数

异常比例或异常数：统计指定时间内的调用，如果调用次数超过指定请求数，并且出现异常的比例达到设定的比例阈值（或超过指定异常数），则触发熔断。

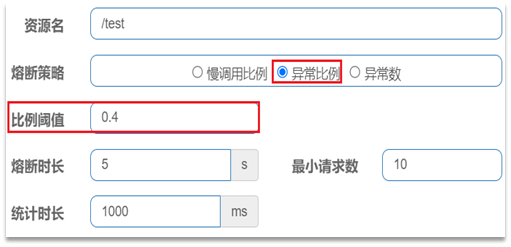

例如，一个异常比例设置：

解读：统计最近1000ms内的10次请求，如果异常比例不低于0.4，则触发熔断。5s之后尝试关闭断路器

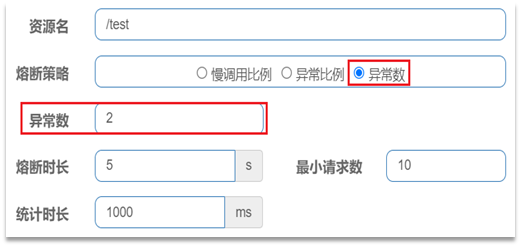

一个异常数设置：

解读：统计最近1000ms内的10次请求，如果异常比例不低于2次，则触发熔断。5s之后尝试关闭断路器

案例

需求：给 UserClient的查询用户接口设置降级规则，统计时间为1秒，最小请求数量为5，失败阈值比例为0.4，熔断时长为5s

1）设置异常请求

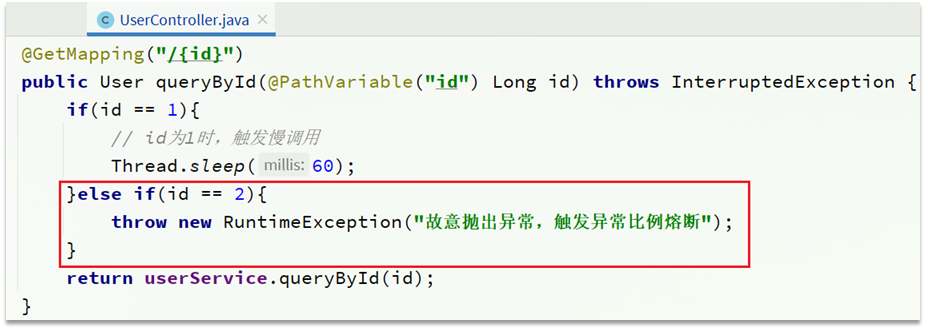

首先，修改user-service中的/user/{id}这个接口的业务。手动抛出异常，以触发异常比例的熔断：

也就是说，id 为 2时，就会触发异常

2）设置熔断规则

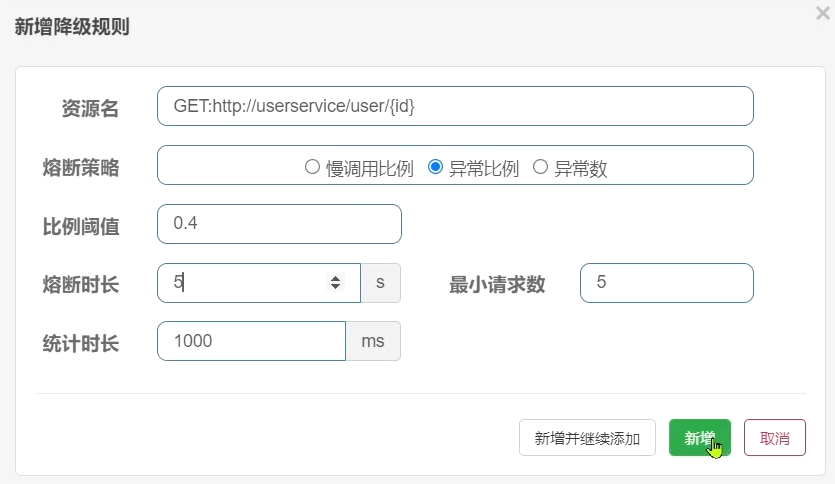

下面，给feign接口设置降级规则：

规则：

在5次请求中，只要异常比例超过0.4，也就是有2次以上的异常，就会触发熔断。

3）测试

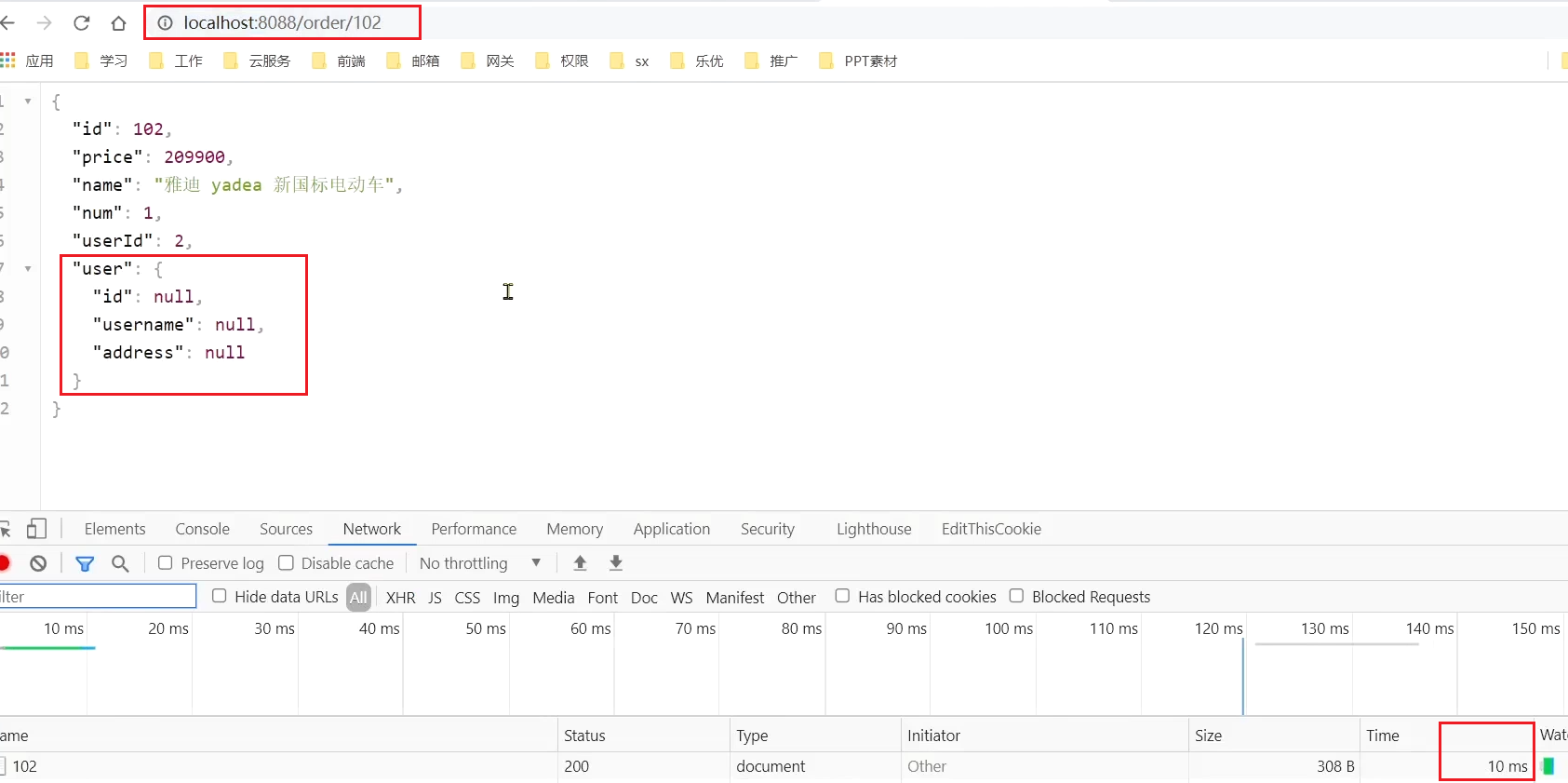

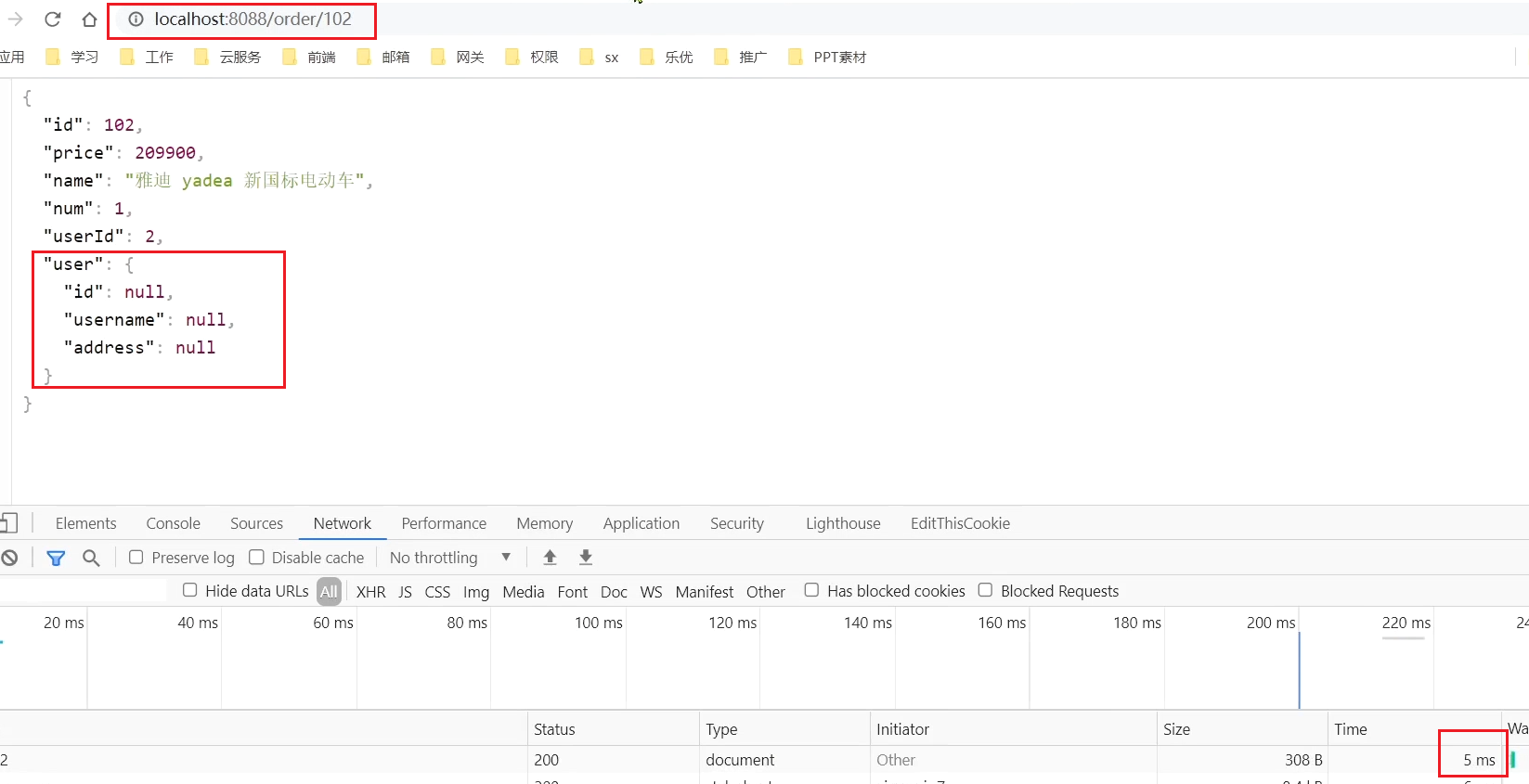

在浏览器快速访问：http://localhost:8088/order/102，快速刷新5次，因为访问的是102，所以会出现异常，此时触发熔断：

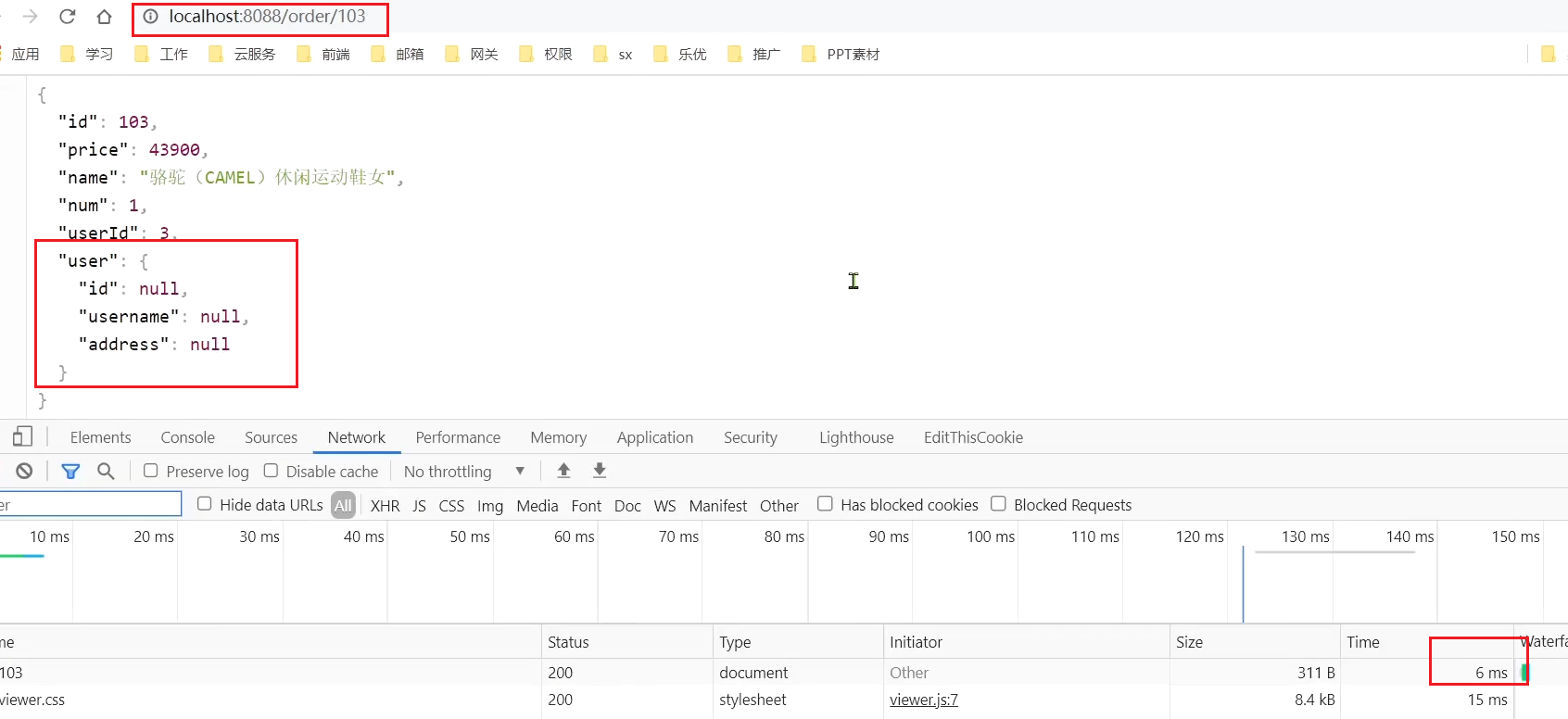

此时，我们去访问本来应该正常的103，因为内部没有异常，但是也会被断路器阻塞：

这是因为userClient内部被断路器熔断，5s之后才尝试关闭断路器

4.授权规则

授权规则可以对请求方来源做判断和控制。

4.1.授权规则

4.1.1.基本规则

授权规则可以对调用方的来源做控制，有白名单和黑名单两种方式。

• 白名单：来源（origin）在白名单内的调用者允许访问

• 黑名单：来源（origin）在黑名单内的调用者不允许访问

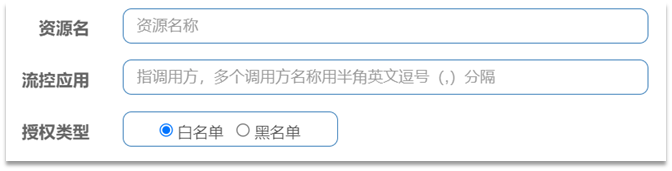

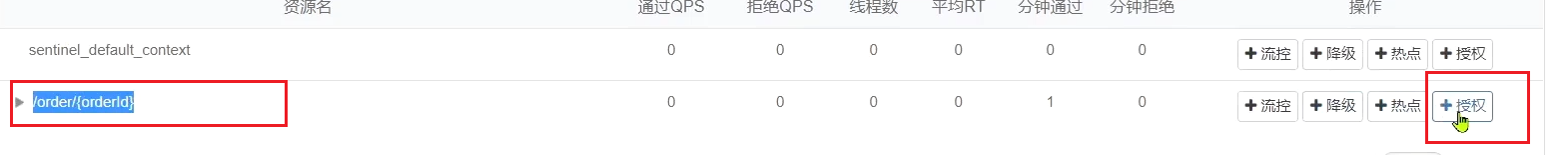

点击左侧菜单的授权，可以看到授权规则：

• 资源名：就是受保护的资源，例如/order/{orderId}，相当于访问当前资源的请求会受到规则的控制，加入白名单或者黑名单

• 流控应用：是来源者的名单

  • 如果是勾选白名单，则名单中的来源被许可访问。
  • 如果是勾选黑名单，则名单中的来源被禁止访问。

比如：

我们允许请求从gateway到order-service，不允许浏览器访问order-service，那么白名单中就要填写网关的来源名称（origin）。

4.1.2.如何获取origin

Sentinel是通过RequestOriginParser这个接口的parseOrigin来获取请求的来源的。也就是说这个方法会被Sentinel自动调用，根据返回值判断当前请求的来源是不是一样的

1
2
3
4
5
6

public interface RequestOriginParser {
    /**
     * 从请求request对象中获取origin，获取方式自定义
     */
    String parseOrigin(HttpServletRequest request);
}

这个方法的作用就是从request对象中，获取请求者的origin值并返回。

默认情况下，sentinel不管请求者从哪里来，返回值永远是default，也就是说一切请求的来源都被认为是一样的值default。

因此，我们需要自定义这个接口的实现，让不同的请求，返回不同的origin。

例如order-service服务中，我们定义一个RequestOriginParser的实现类：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

package cn.itcast.order.sentinel;

import com.alibaba.csp.sentinel.adapter.spring.webmvc.callback.RequestOriginParser;
import org.springframework.stereotype.Component;
import org.springframework.util.StringUtils;

import javax.servlet.http.HttpServletRequest;

@Component
public class HeaderOriginParser implements RequestOriginParser {
    @Override
    public String parseOrigin(HttpServletRequest request) {
        // 1.获取请求头
        String origin = request.getHeader("origin");
        // 2.非空判断，当到来的请求头为空，此时手动加上来源
        if (StringUtils.isEmpty(origin)) {
            origin = "blank";
        }
        return origin;
    }
}

我们会尝试从request-header中获取origin值。如果此时网关过来的请求加上了origin，但是不从网关过来的请求不加，此时就可以完成区分

为了完成只给网关过来的请求加上请求头，我们需要使用到网关的过滤器，从网关过来的请求统一加上一个请求头即可

4.1.3.给网关添加请求头

既然获取请求origin的方式是从reques-header中获取origin值，我们必须让所有从gateway路由到微服务的请求都带上origin头。

这个需要利用之前学习的一个GatewayFilter来实现，AddRequestHeaderGatewayFilter。

修改gateway服务中的application.yml，添加一个defaultFilter：

1
2
3
4
5
6
7
8

spring:
  cloud:
    gateway:
      default-filters:
      # 这里给所有到达网关的请求加上名为origin的请求头，值为gateway
        - AddRequestHeader=origin,gateway
      routes:
       # ...略

这样，从gateway路由的所有请求都会带上origin头，值为gateway。而从其它地方到达微服务的请求则没有这个头。这样我们就可以单单针对gateway设置白名单，其余请求就无法访问资源了

4.1.4.配置授权规则

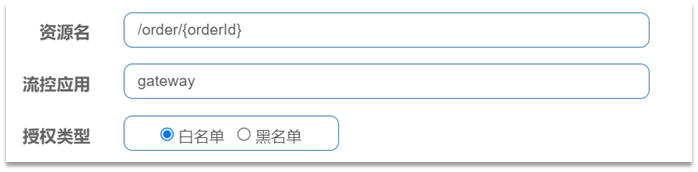

接下来，我们添加一个授权规则，放行origin值为gateway的请求。

配置如下：

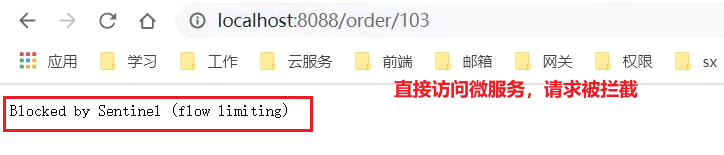

现在，我们直接跳过网关，访问order-service服务：

通过网关访问：

4.2.自定义异常结果

默认情况下，发生限流、降级、授权拦截时，都会抛出异常到调用方。异常结果都是flow limmiting（限流）。这样不够友好，无法得知是限流还是降级还是授权拦截。

4.2.1.异常类型

而如果要自定义异常时的返回结果，需要实现BlockExceptionHandler接口，有了这个方法之后，出现异常之后会经过这个方法进一步处理，我们可以在方法里面写入不同的描述信息，这需要根据异常的类型判断：

1
2
3
4
5
6

public interface BlockExceptionHandler {
    /**
     * 处理请求被限流、降级、授权拦截时抛出的异常：BlockException
     */
    void handle(HttpServletRequest request, HttpServletResponse response, BlockException e) throws Exception;
}

这个方法有三个参数：

• HttpServletRequest request：request对象
• HttpServletResponse response：response对象
• BlockException e：被sentinel拦截时抛出的异常

这里的BlockException包含多个不同的子类：

4.2.2.自定义异常处理

下面，我们就在order-service定义一个自定义异常处理类：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

package cn.itcast.order.sentinel;

import com.alibaba.csp.sentinel.adapter.spring.webmvc.callback.BlockExceptionHandler;
import com.alibaba.csp.sentinel.slots.block.BlockException;
import com.alibaba.csp.sentinel.slots.block.authority.AuthorityException;
import com.alibaba.csp.sentinel.slots.block.degrade.DegradeException;
import com.alibaba.csp.sentinel.slots.block.flow.FlowException;
import com.alibaba.csp.sentinel.slots.block.flow.param.ParamFlowException;
import org.springframework.stereotype.Component;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

@Component
public class SentinelExceptionHandler implements BlockExceptionHandler {
    @Override
    public void handle(HttpServletRequest request, HttpServletResponse response, BlockException e) throws Exception {
        String msg = "未知异常";
        int status = 429;

        if (e instanceof FlowException) {
            msg = "请求被限流了";
        } else if (e instanceof ParamFlowException) {
            msg = "请求被热点参数限流";
        } else if (e instanceof DegradeException) {
            msg = "请求被降级了";
        } else if (e instanceof AuthorityException) {
            msg = "没有权限访问";
            status = 401;
        }

        response.setContentType("application/json;charset=utf-8");
        response.setStatus(status);
        response.getWriter().println("{\"msg\": " + msg + ", \"status\": " + status + "}");
    }
}

重启测试，在不同场景下，会返回不同的异常消息.

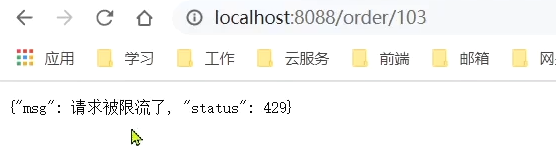

限流：

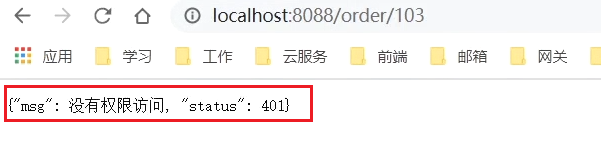

授权拦截时：

5.规则持久化

现在，sentinel的所有规则都是内存存储，重启后所有规则都会丢失。在生产环境下，我们必须确保这些规则的持久化，避免丢失。

5.1.规则管理模式

规则是否能持久化，取决于规则管理模式，sentinel支持三种规则管理模式：

• 原始模式：Sentinel的默认模式，将规则保存在内存，重启服务会丢失。
• pull模式
• push模式

5.1.1.pull模式

pull模式：控制台将配置的规则推送到Sentinel客户端，而客户端会将配置规则保存在本地文件或数据库中。以后会定时去本地文件或数据库中查询，更新本地规则。

5.1.2.push模式

push模式：控制台将配置规则推送到远程配置中心，例如Nacos。Sentinel客户端监听Nacos，获取配置变更的推送消息，完成本地配置更新。
